作者简介

David BrufauDavid Brufau是一位来自西班牙巴塞罗那的建筑师兼建筑可视化艺术家。他2010年开始专业做建筑表现，主要工具是SketchUp……渲染引擎就使用了Vray for SketchUp。

 单片草叶建模你当然可以使用现成的模型和贴图，比如几天前发的帖子《免费草模型-Mischa Winkler制作》，但是我的重点是完全使用SketchUp独立完成这个流程，这样你就知道有多简单了。

这个流程类似于Peter Guthrie在他的博客上发表的基于3ds Max的《Vray草地教程Part 1》和《Vray草地教程Part 2》。

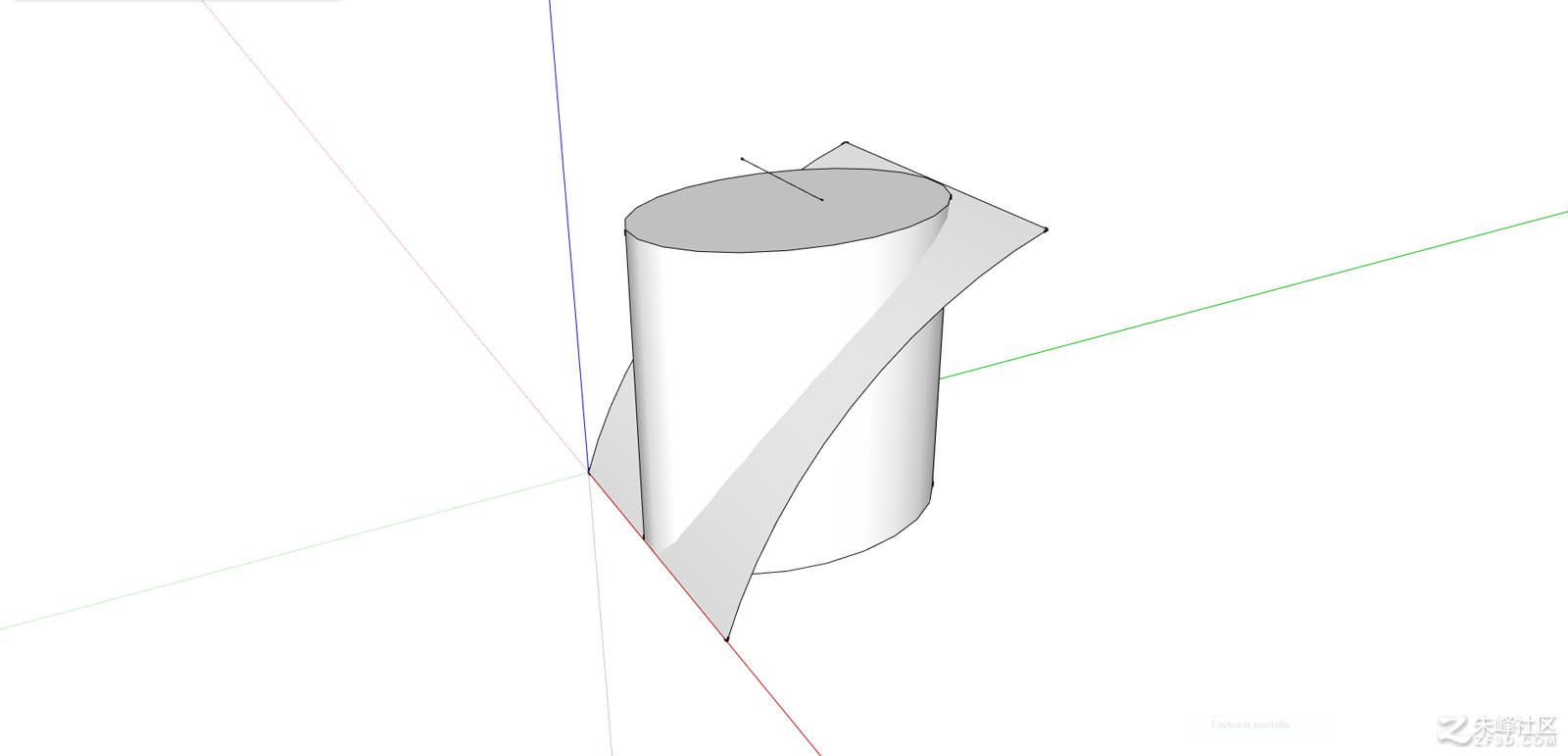

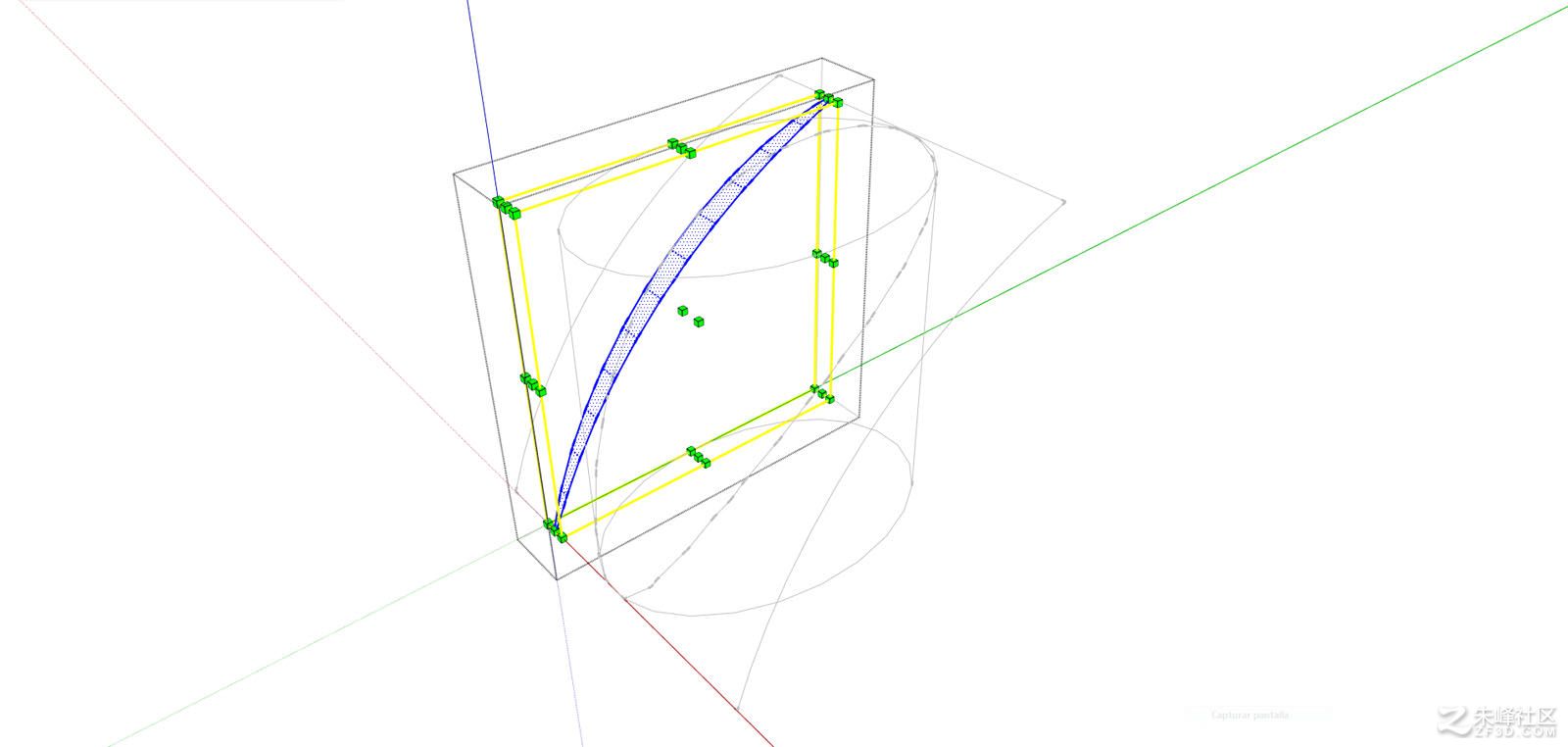

第一步，我们可以非常简单的做出如图两个形体，交错在一起，它们的交错面就是单片草叶的基本型。

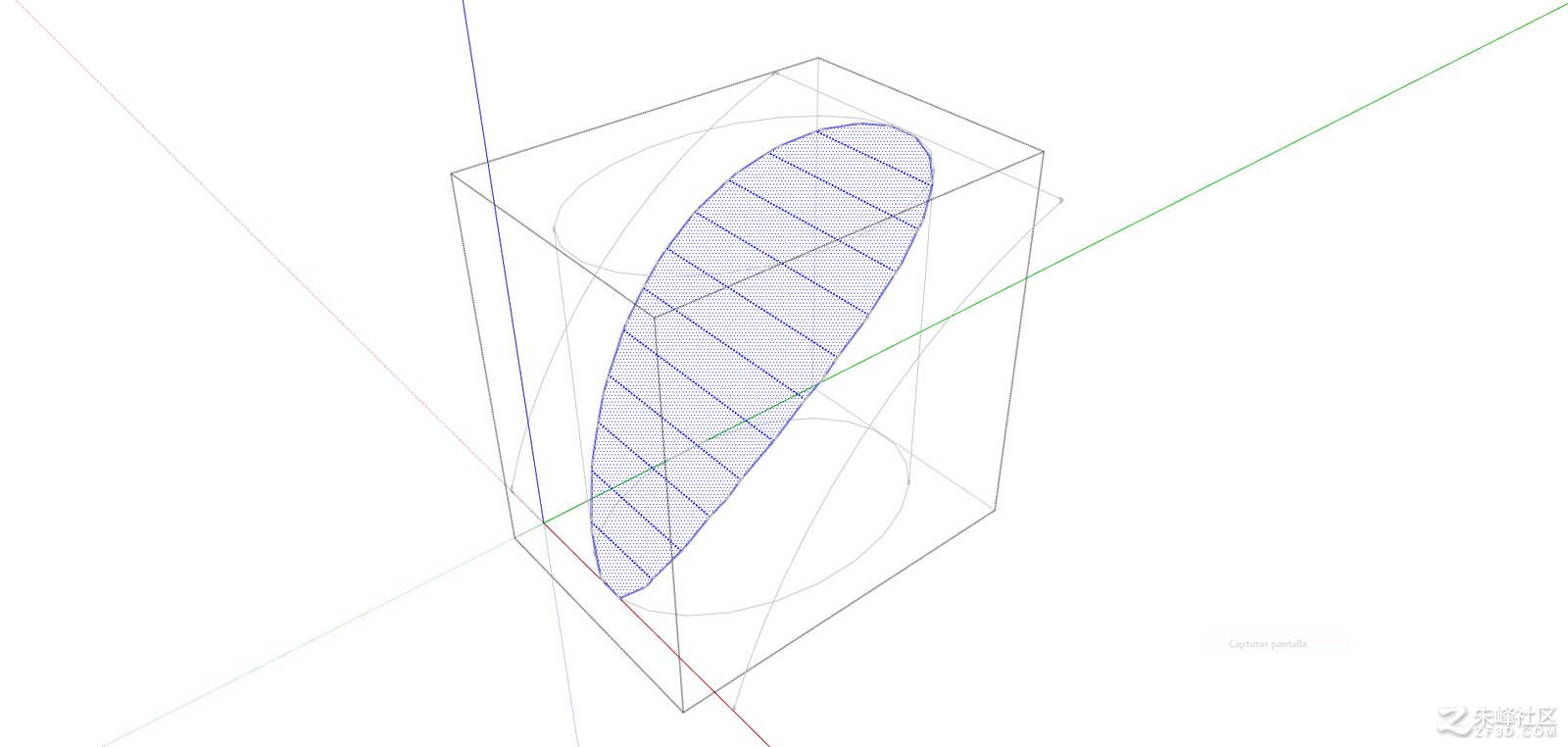

这是结果，分段数取决于上图的曲线的段数。

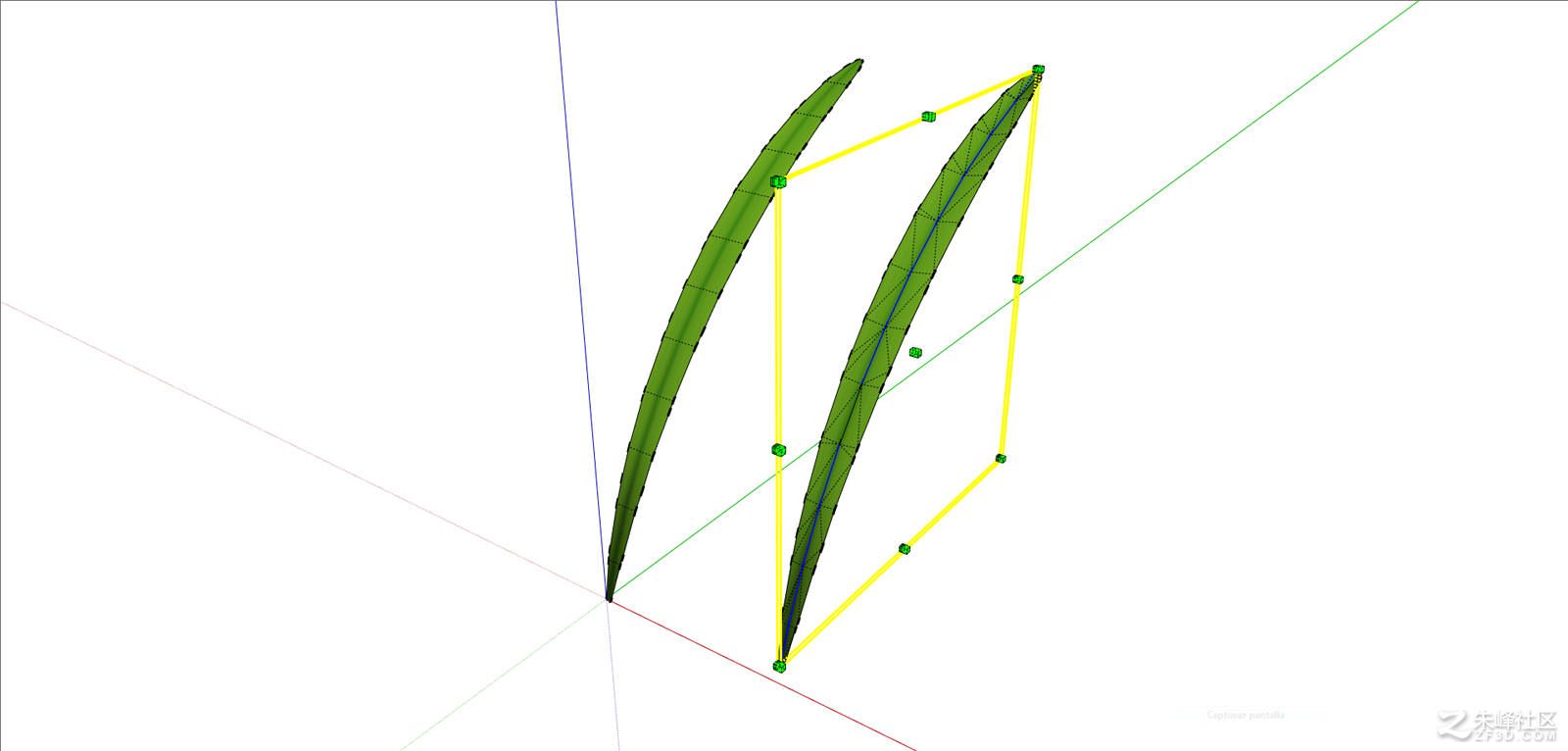

用缩放工具，很方便的就能把草叶变成需要的宽度。

绘制草叶贴图

草叶贴图到处都是，还是那句话，这个教程的重点是独立完成。

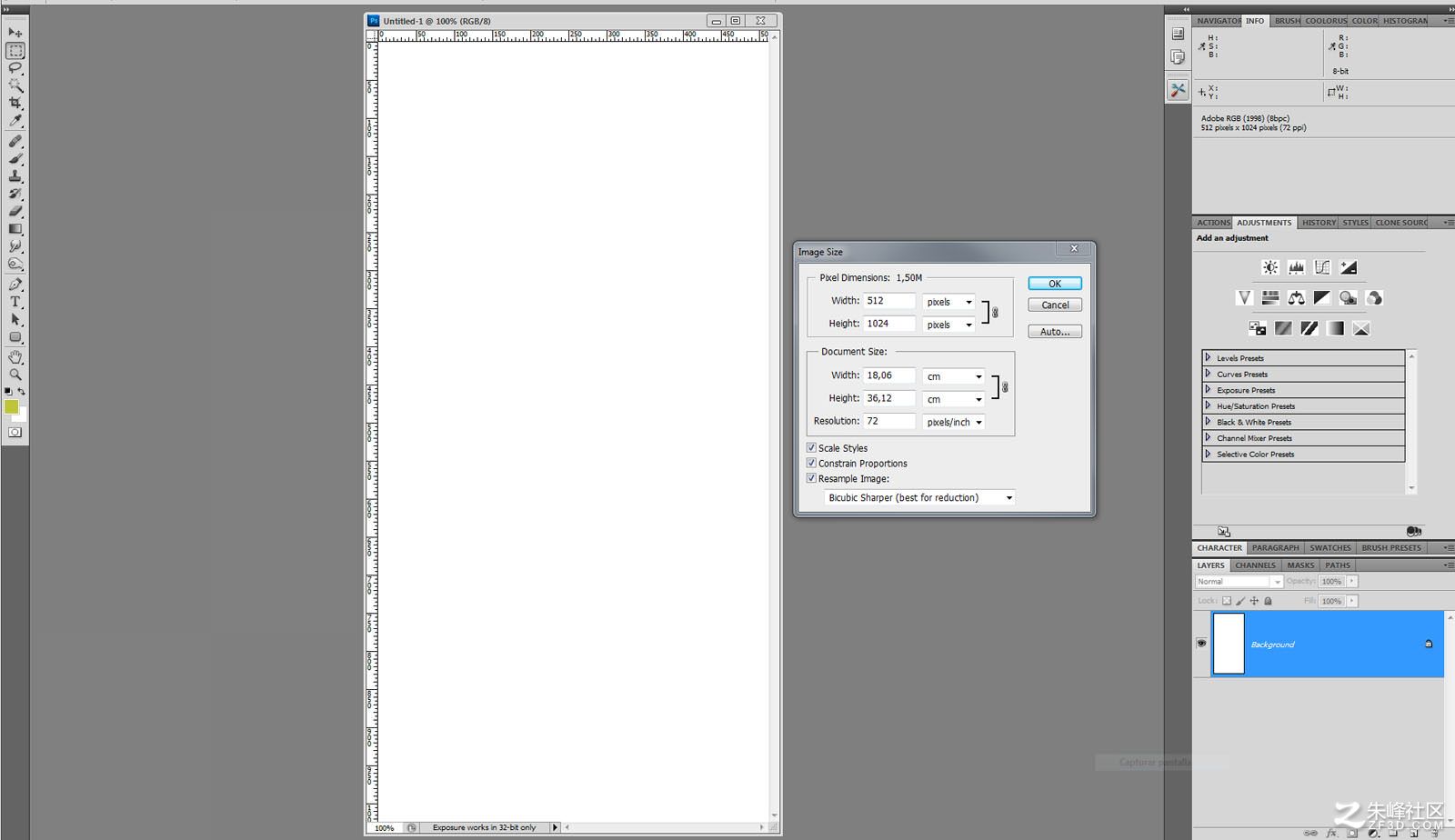

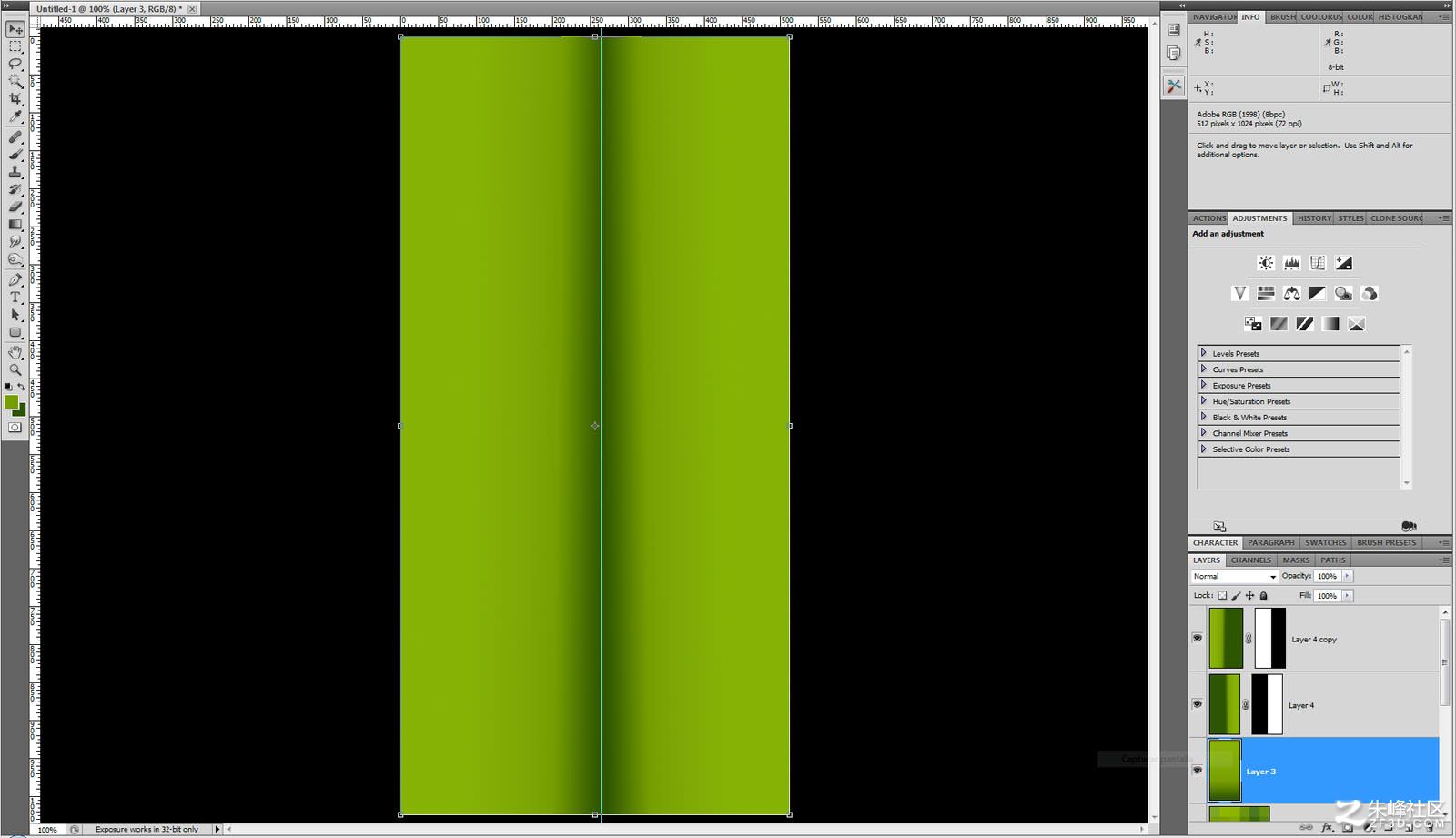

在Photoshop中新建画布。

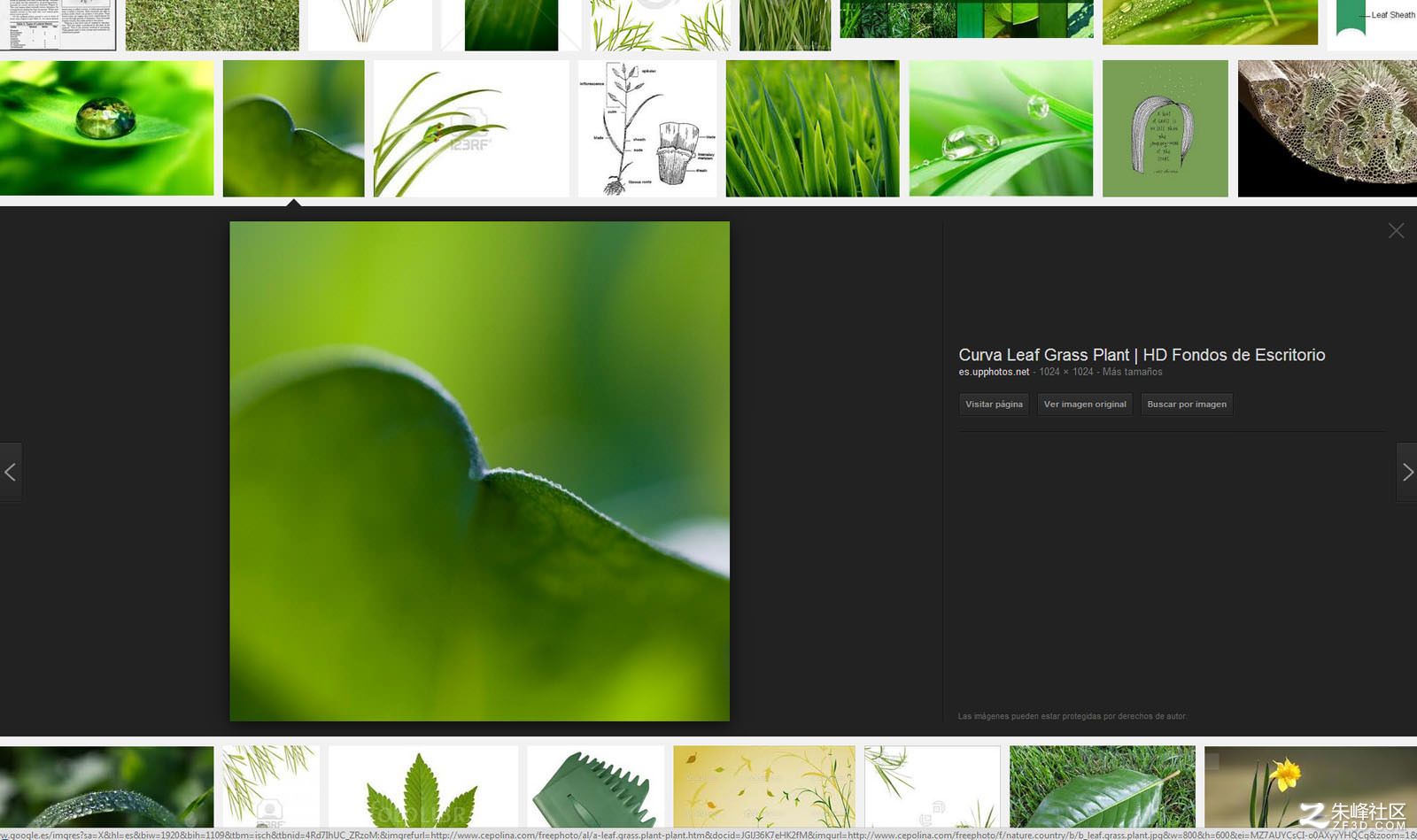

Google了一番以后，我找到了合适的草叶颜色参考。

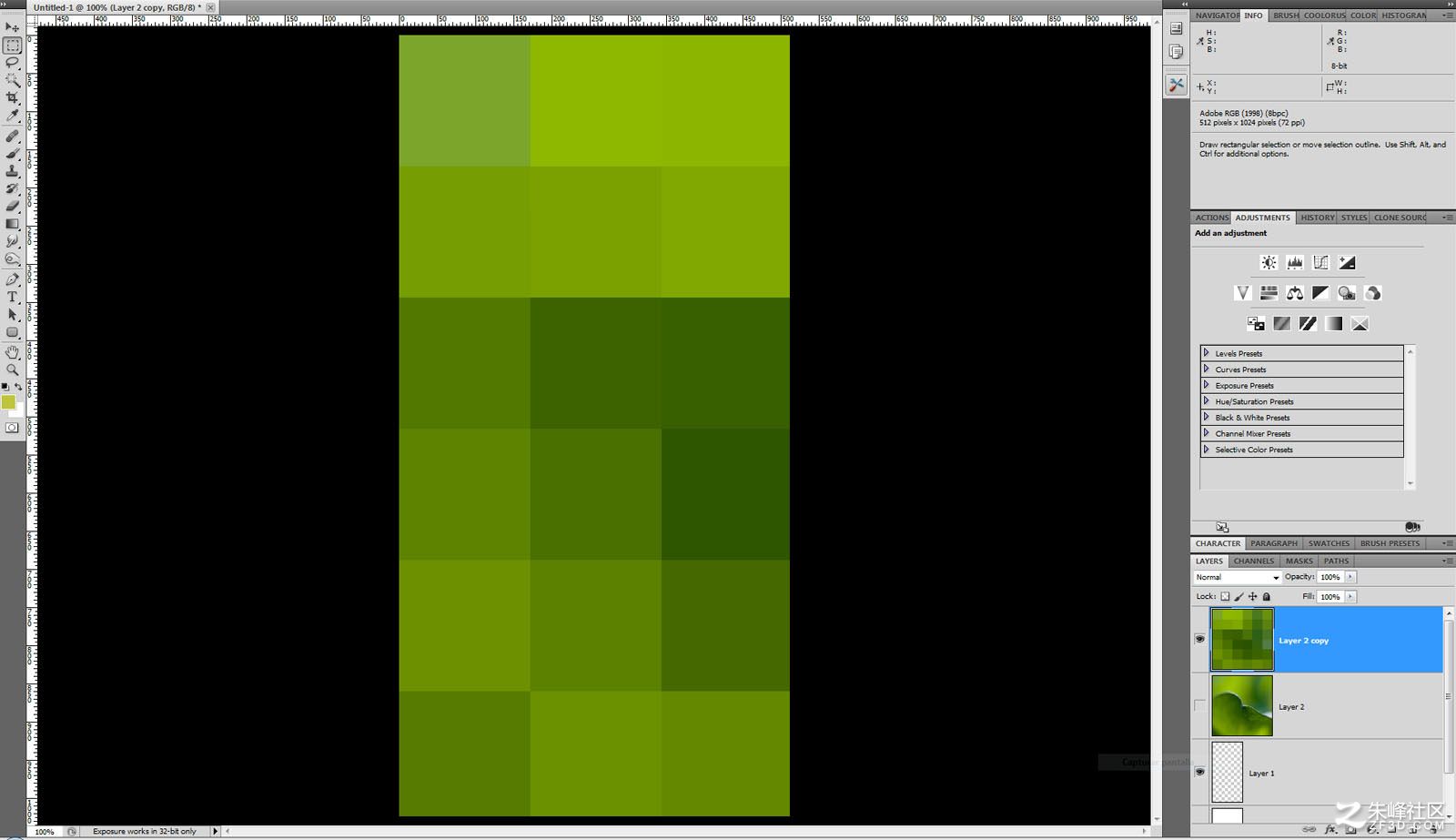

我把图片贴到了Photoshop里，模糊了一下，因为我只是要大概的颜色。

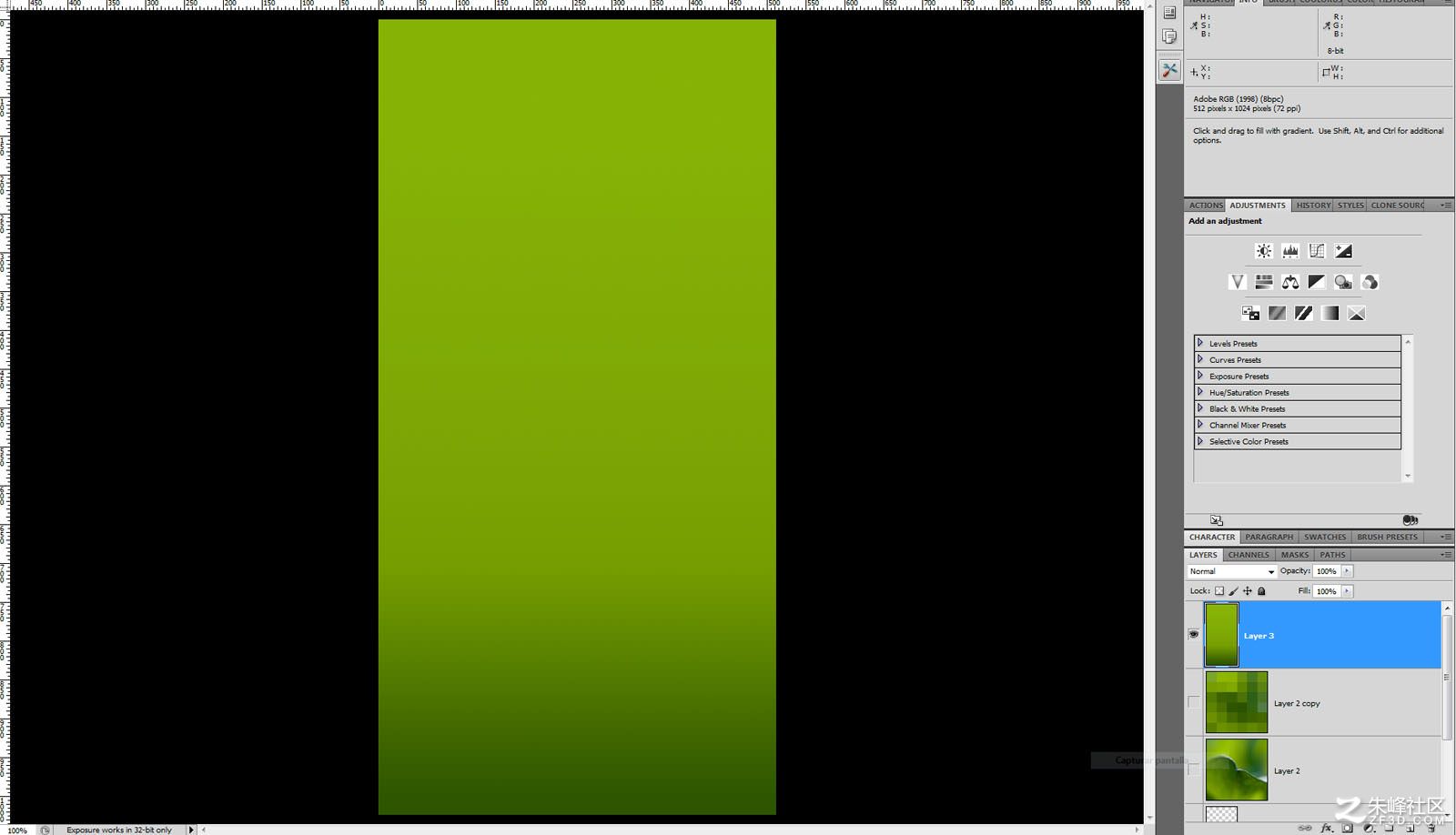

在草叶底部添加明暗过渡。

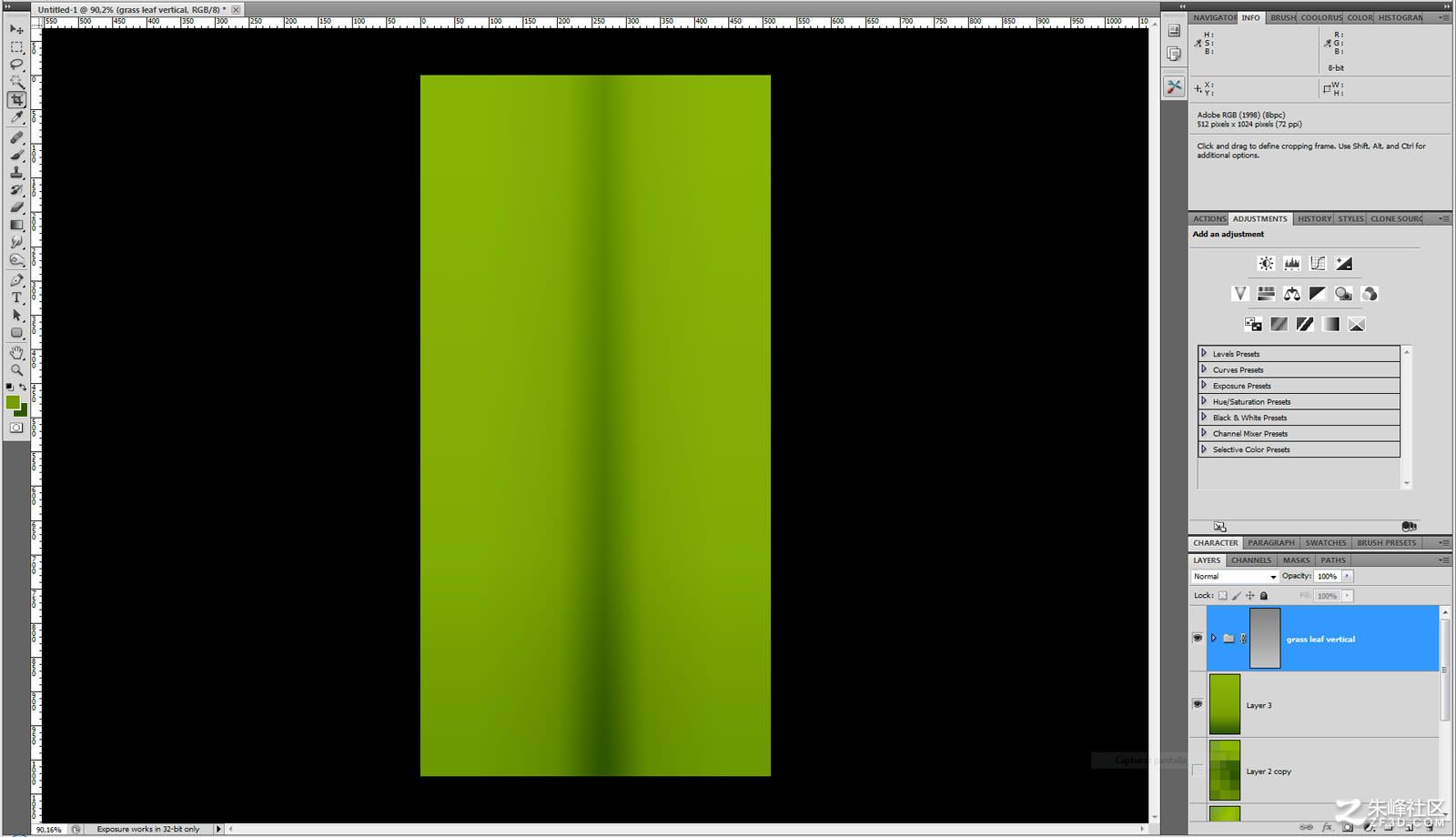

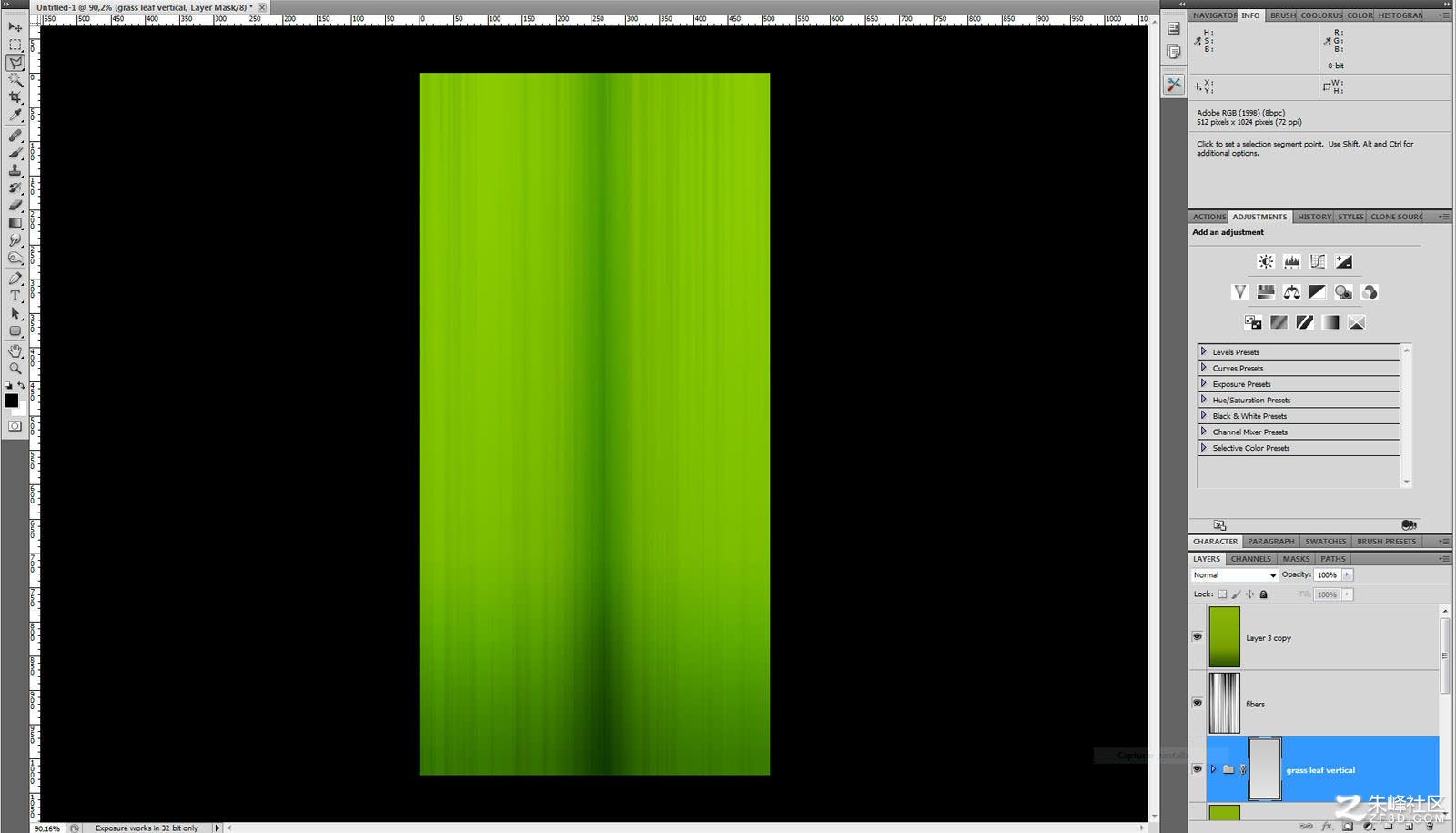

从中心向外绘制草叶中间的凹折。

给凹痕添加一点衰减，上边的部分弱一点。

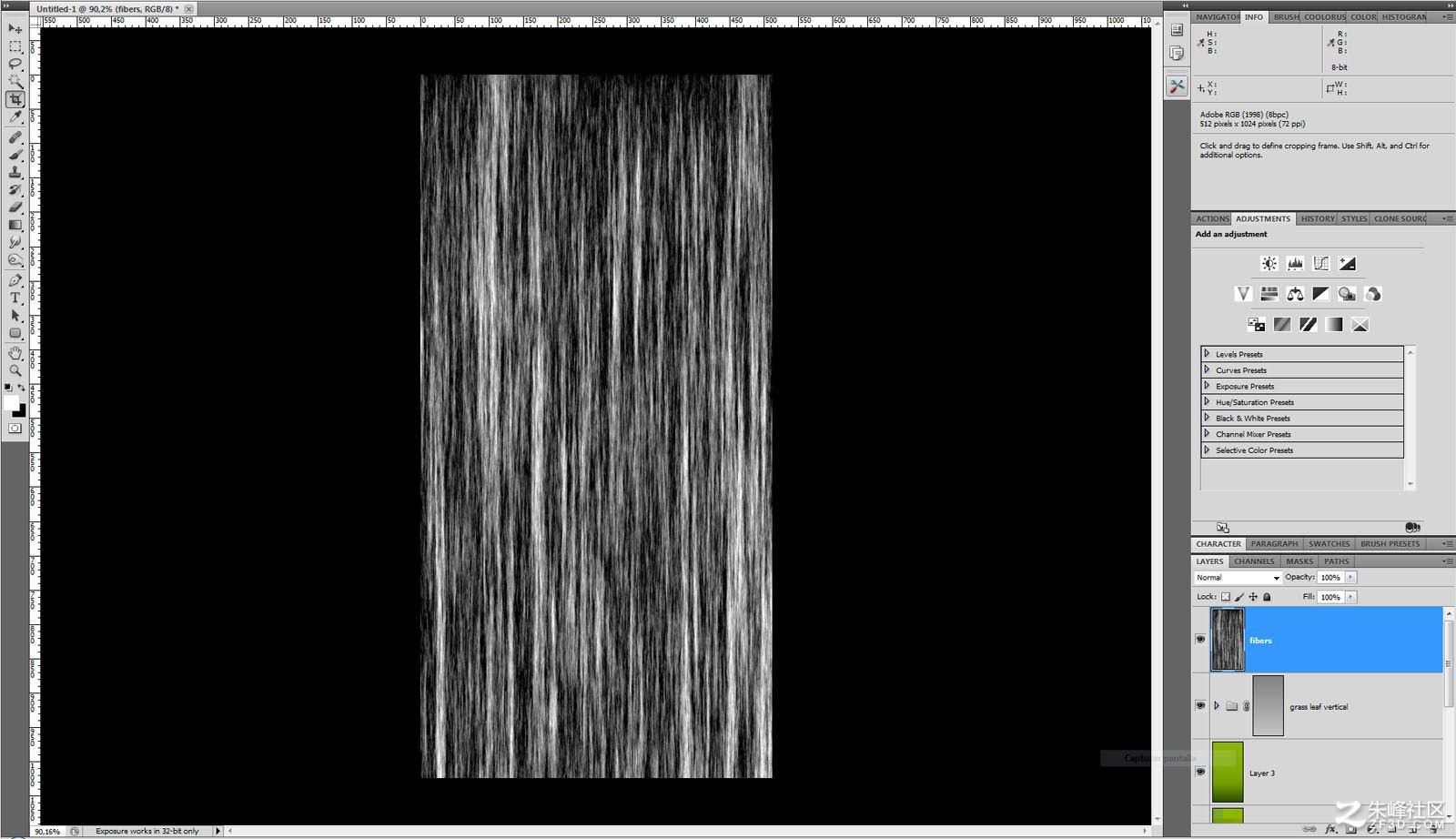

用一个黑白线条素材给草叶增加细节。

这就差不多了！

赋予贴图

接下来要把贴图赋予模型。技巧是先把贴图赋予其中一个面，然后吸取这个面的材质，依次赋予临近的面，这样坐标就是连续的。

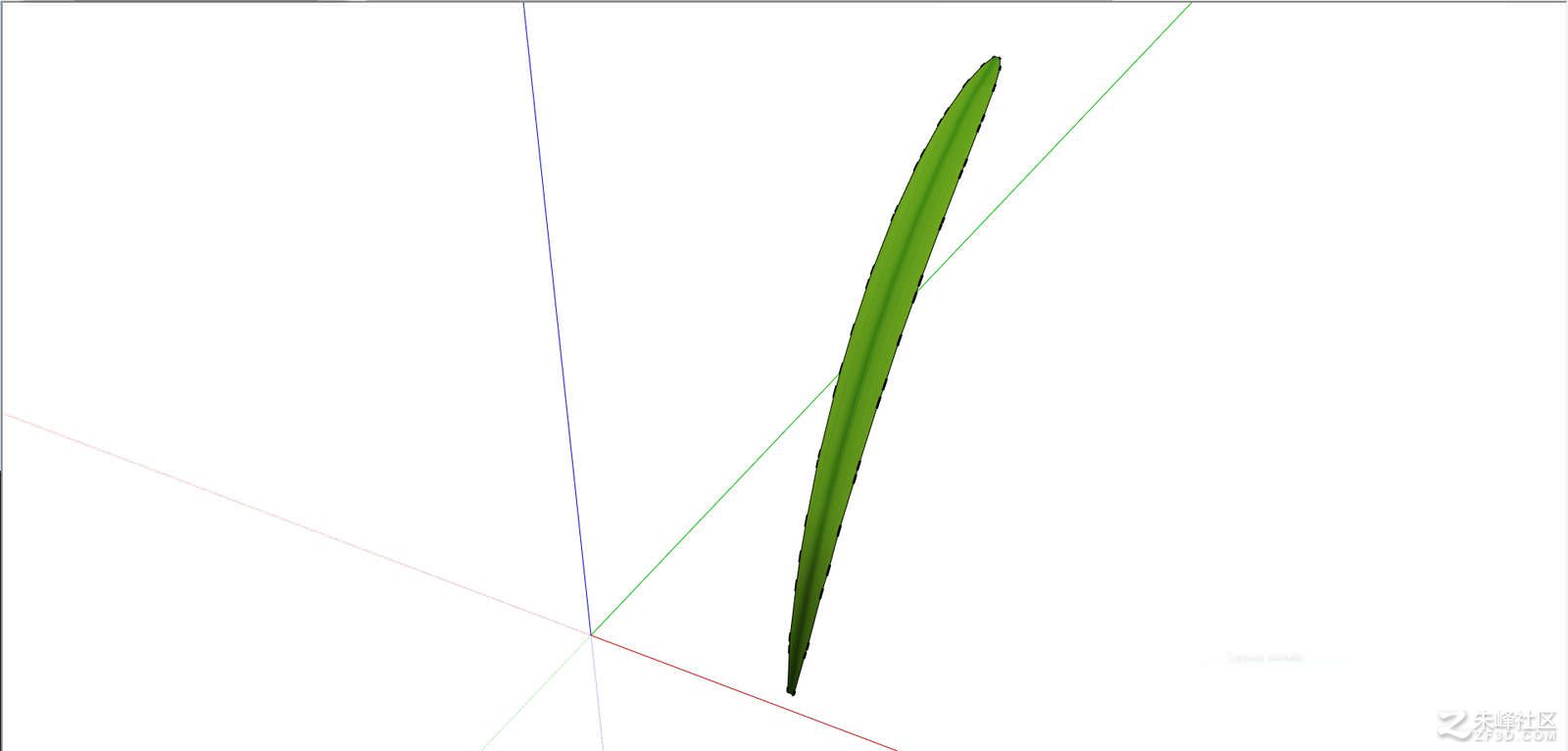

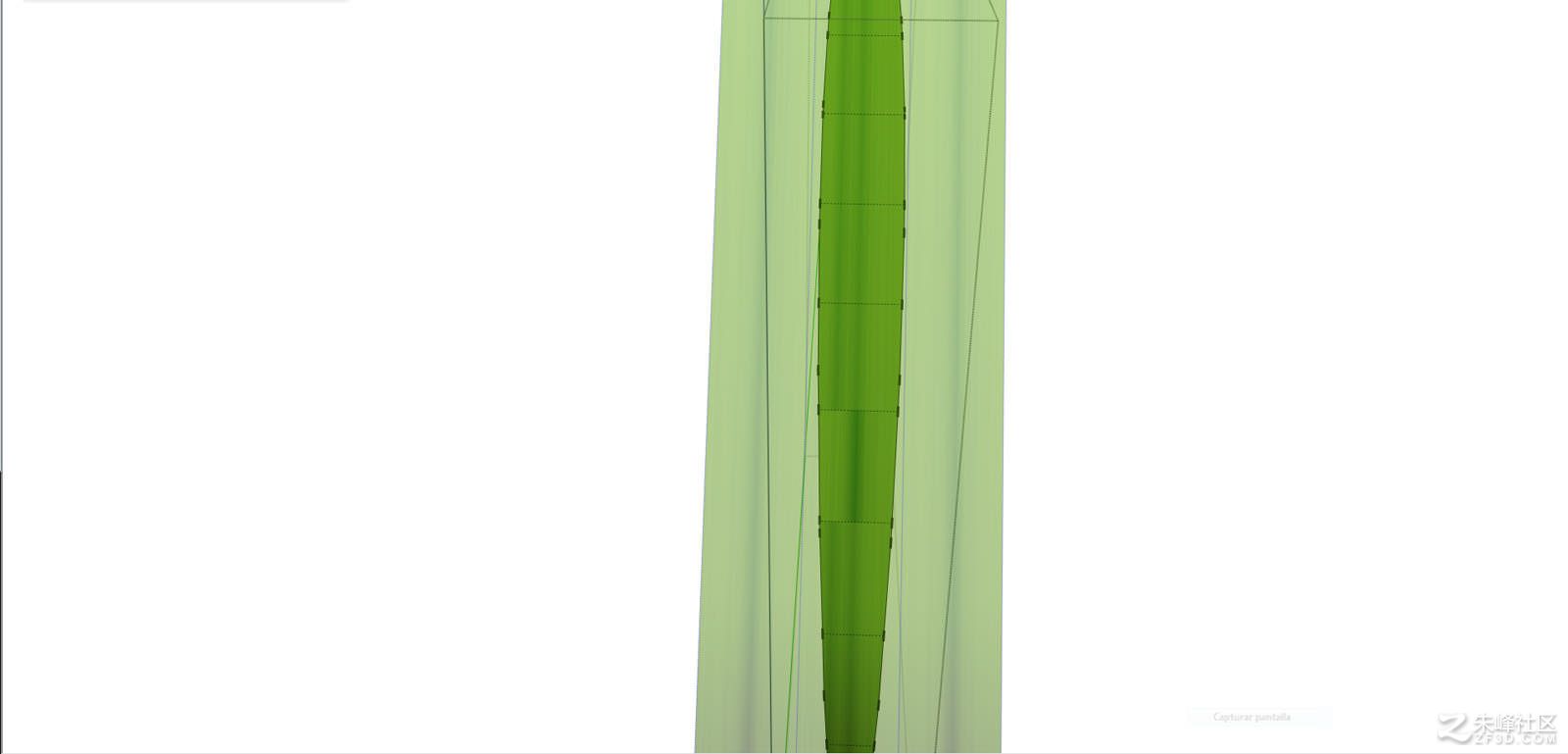

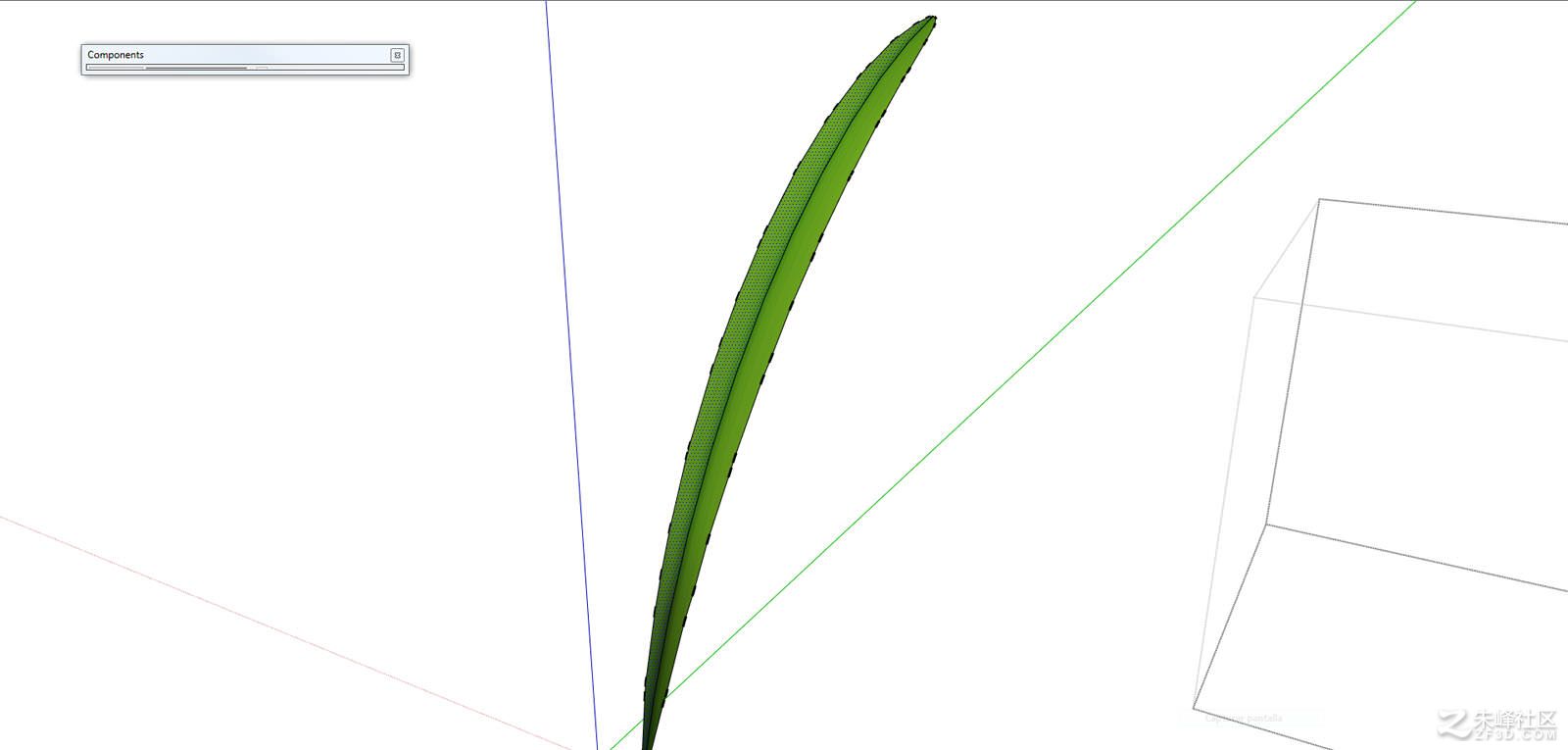

这是草叶贴好图还没有做凹痕建模之前看上去的样子。

在草叶正中间画一条线，这样一来……

你在这根线上施加缩放命令，就可以做出凹痕，并且保证模型是连续的。

随机散布及导出到VRMesh

草叶散布我用到了Tak2hata做的Make Fur插件，你可用它做草地，或者任何的东西，使用丰富的参数把物体随机散布到特定的表面。

这个视频展示了这个插件的功能，看过它以后我们再继续。

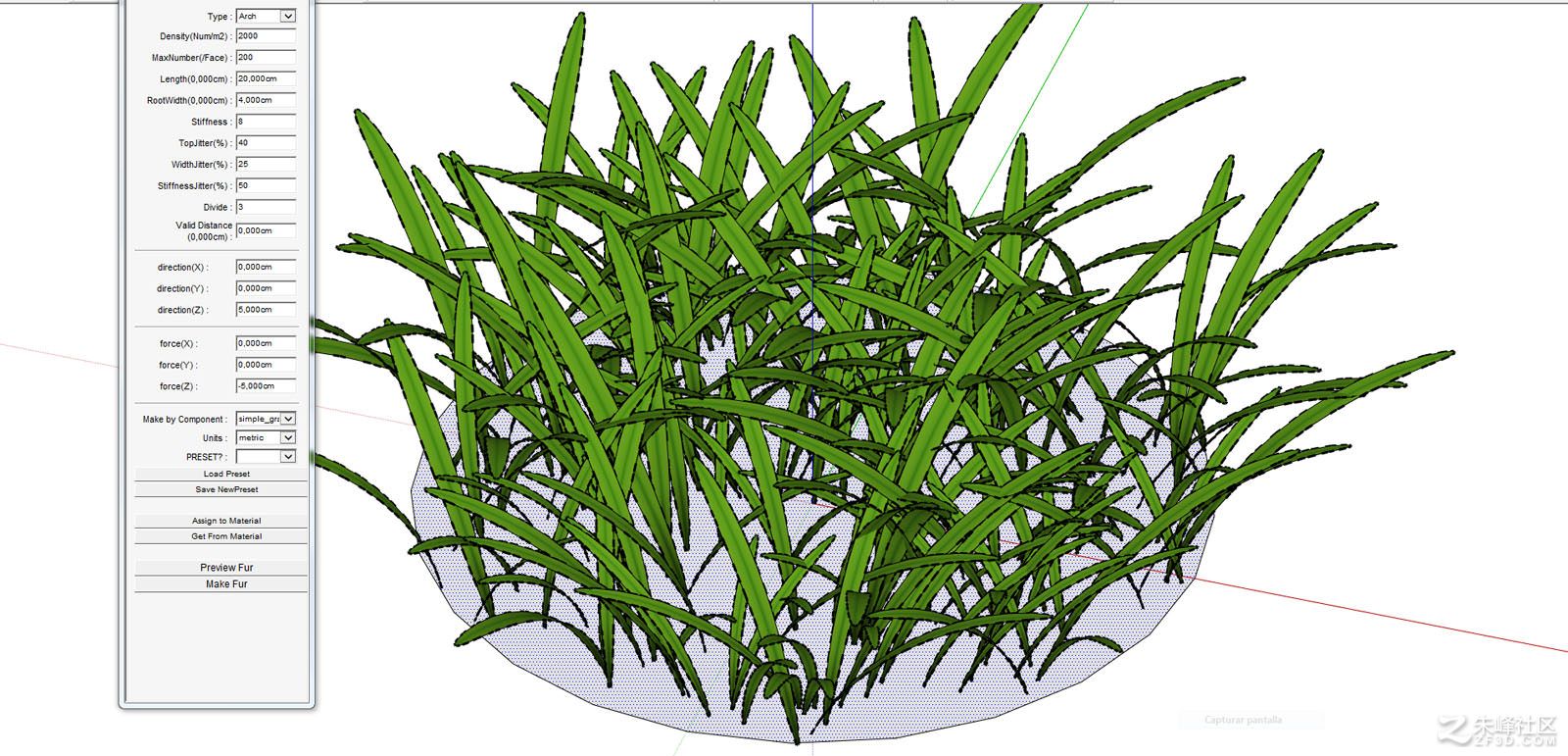

这就是我用Make Fur插件制作的草丛。

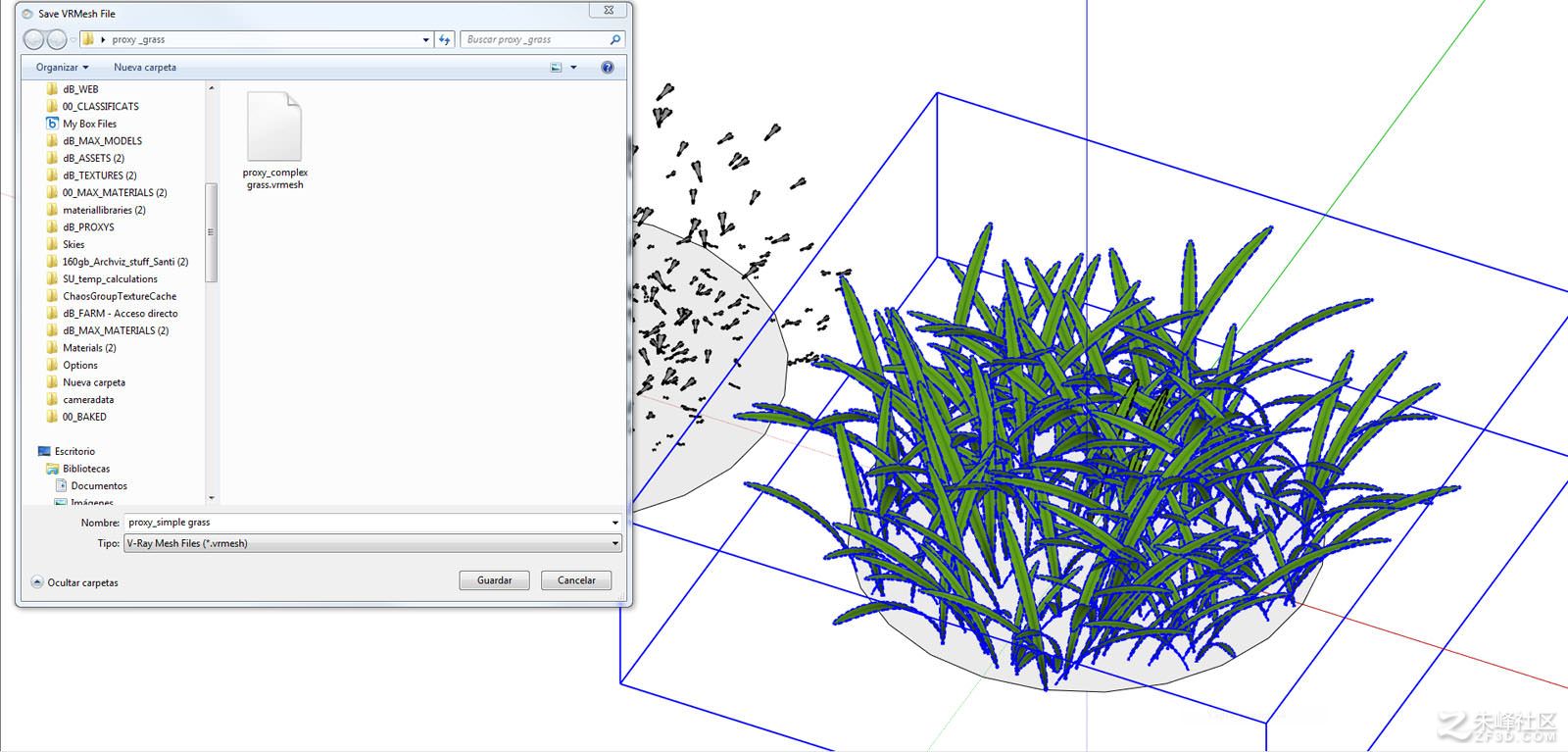

接下来就是把它转化成Vray代理物体。点击Vray工具栏的“导出Vray代理物体”，选择一个存放位置。

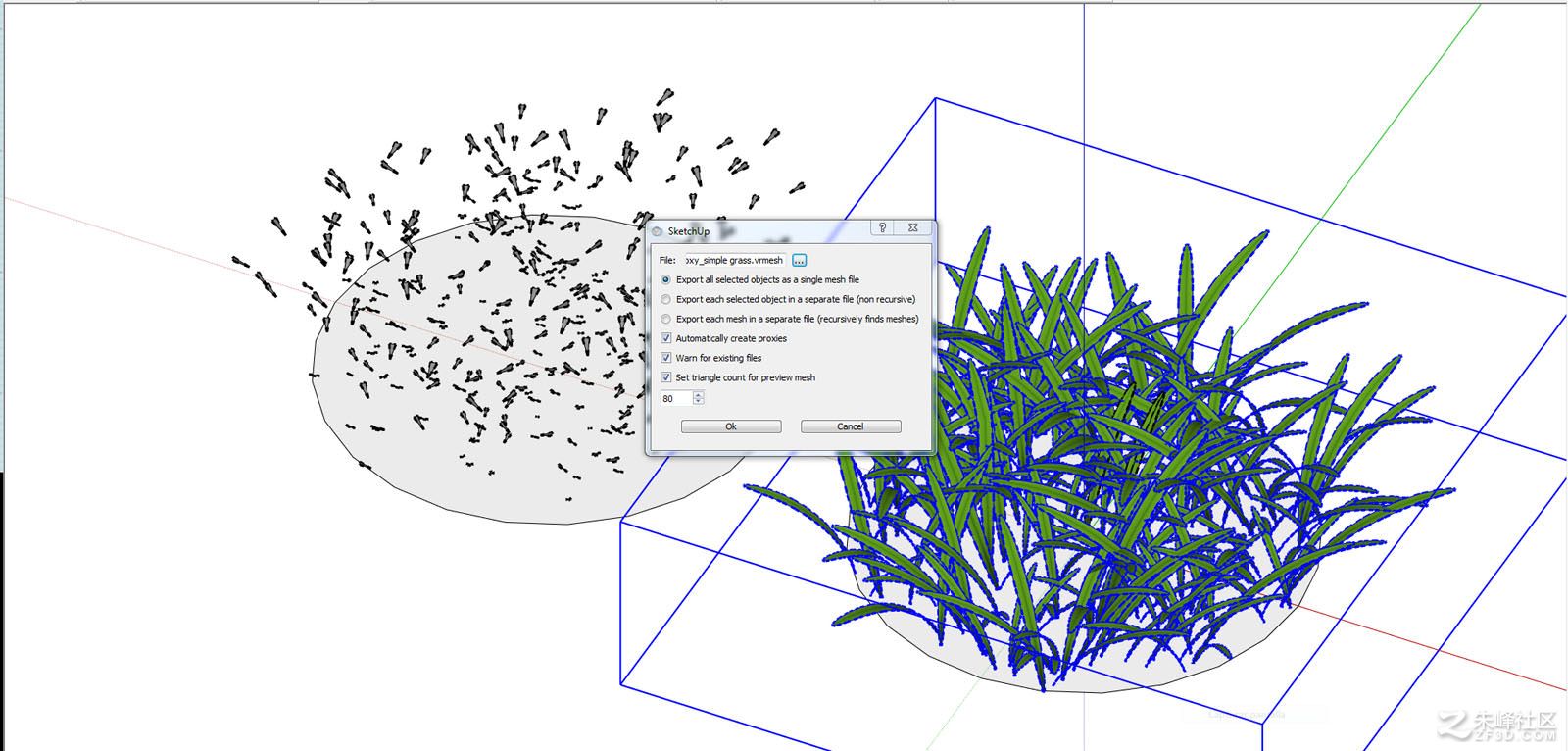

用代理物体取代原版物体，同时控制一下模型的面数。这一步不是很关键，因为我们还要进一步简化之。

用简单物件替换Vray代理模型

我用很简单的办法来处理SketchUp中的代理物体。我们甚至都不需要在导出的时候选择限定面数，我们仅仅需要那个表示模型外边界的圆环就够了。考虑到代理物体的总数，这一招会大大减少视口中的模型数量。

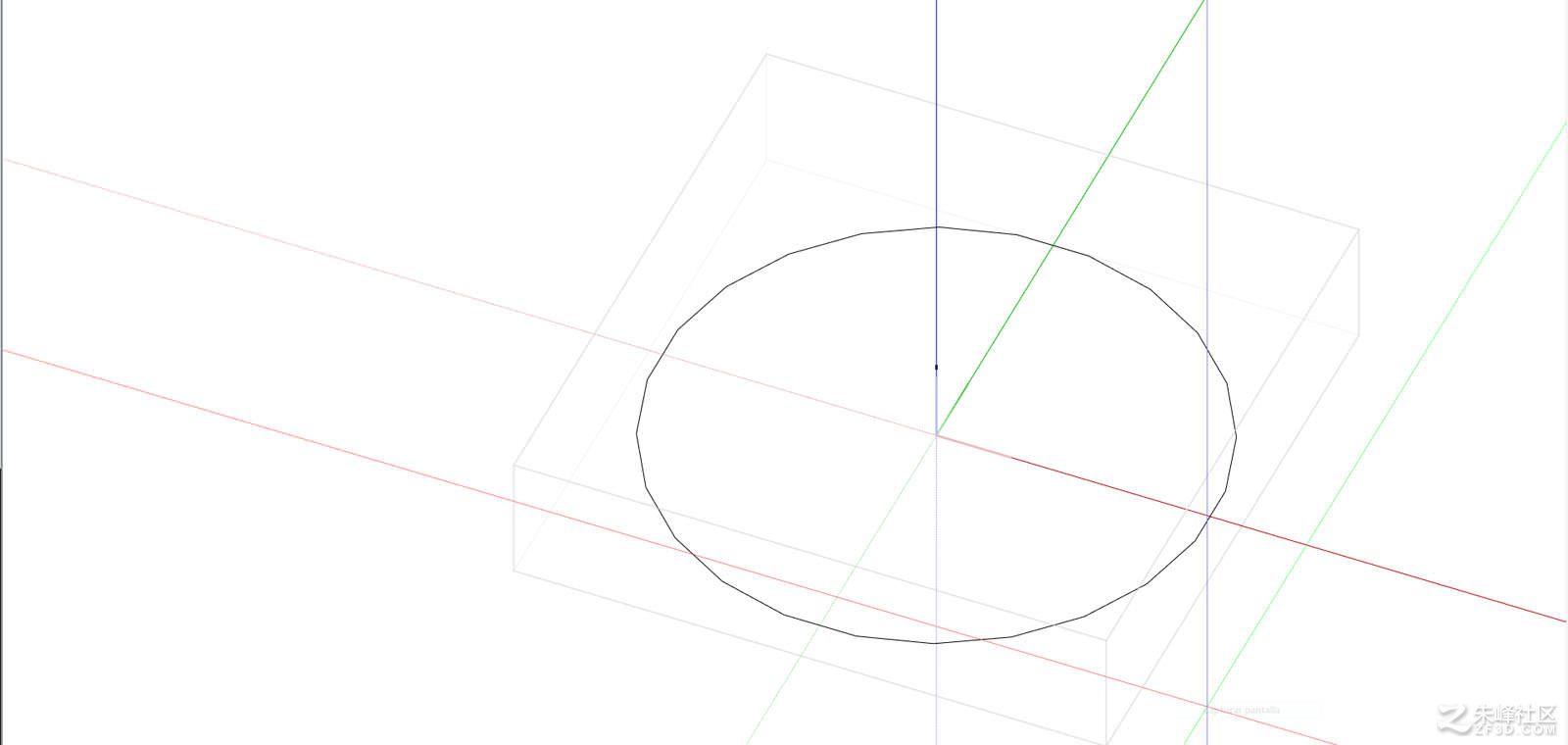

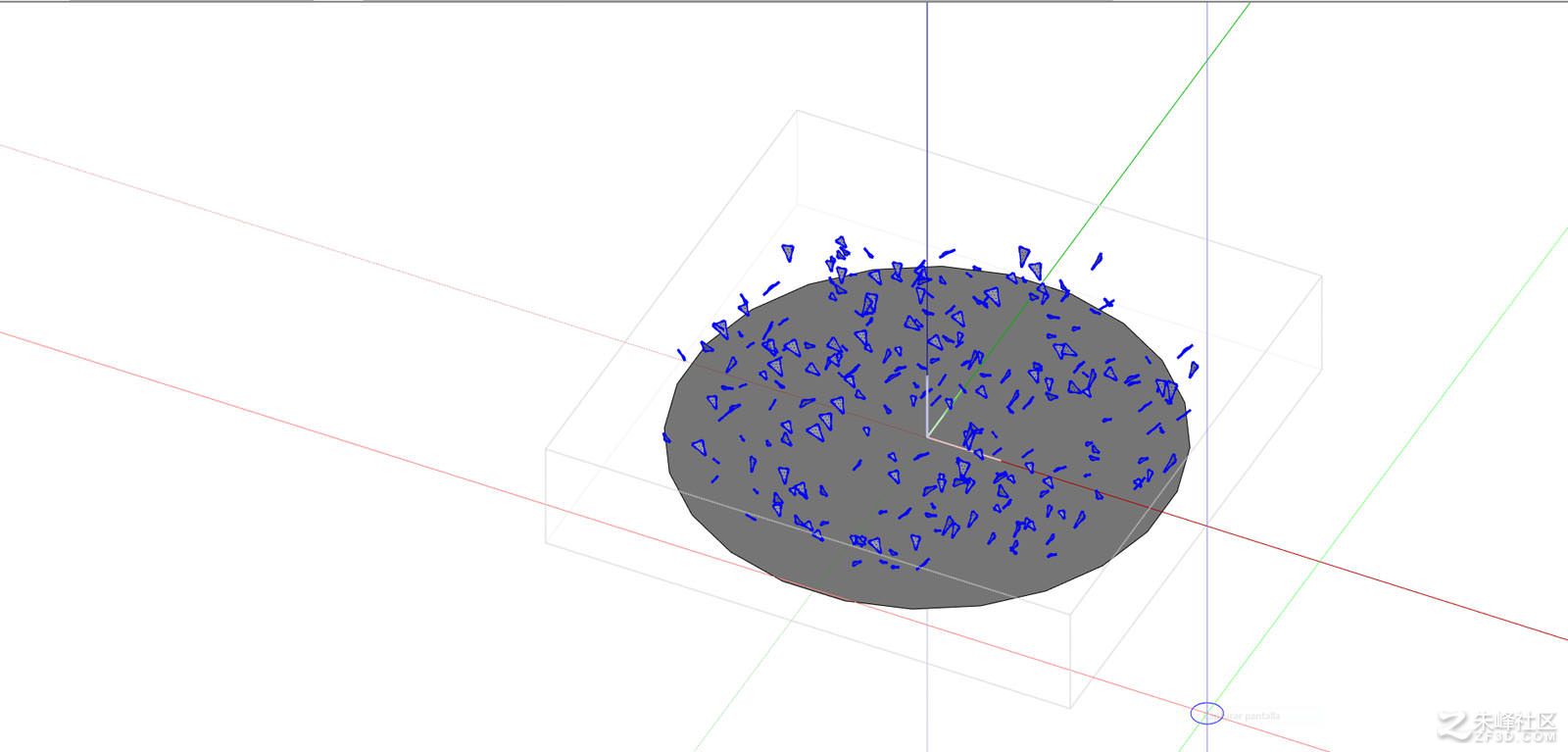

我选中那些小三角面并把它们隐藏，底面的圆面也隐藏掉，最后只剩下一个圆环。

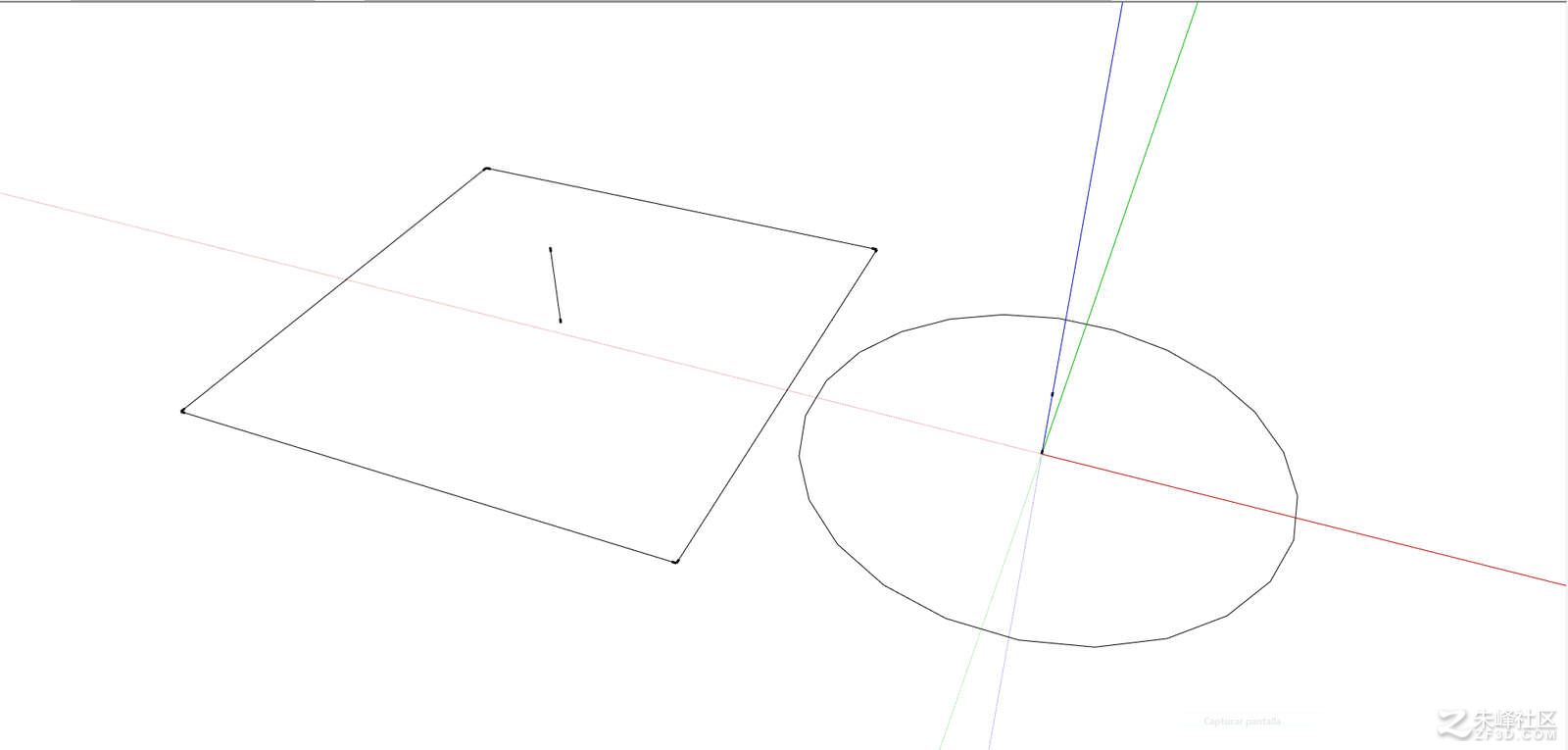

任何能代表原模型的简单形体都可以，这个案例里我做了两种。我还在中间画了一条向上的线段，来表示正方向，免得散布的时候不小心弄反了。

测试渲染及草坪制作

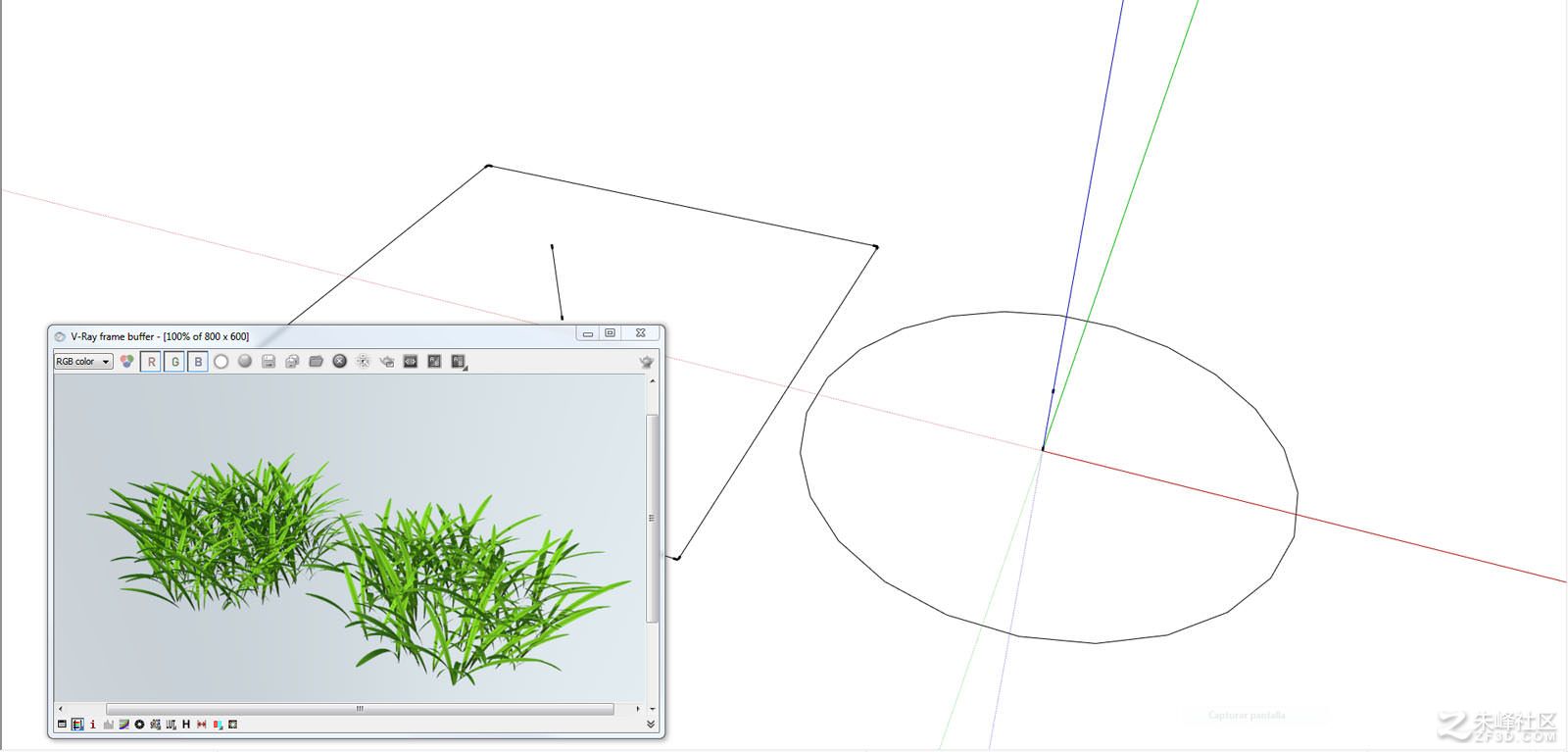

我做了一个快速的测试渲染，看看代理物体是不是生效了。

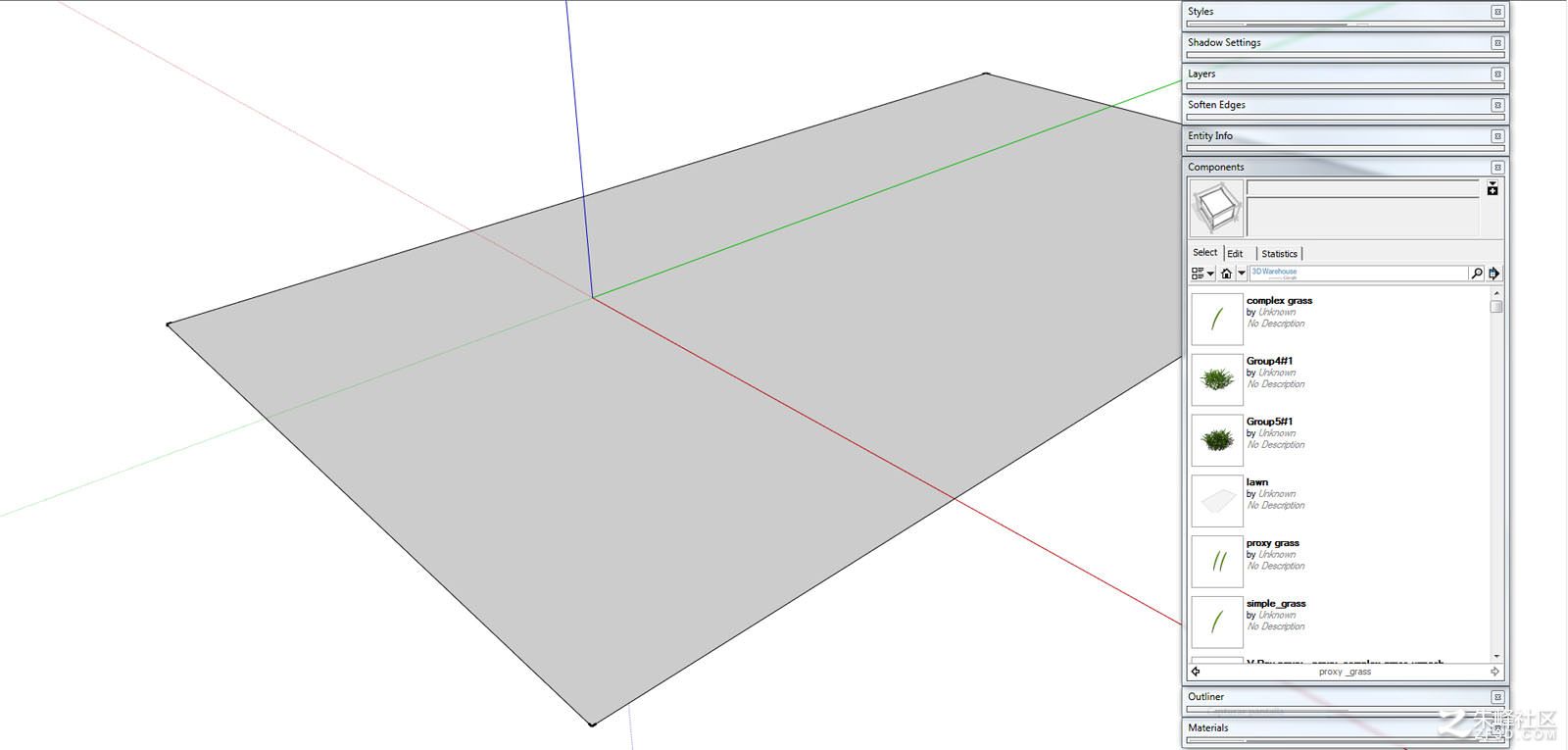

接下来，为了制作草坪，我建立了一个平面，在上面要散布草丛。

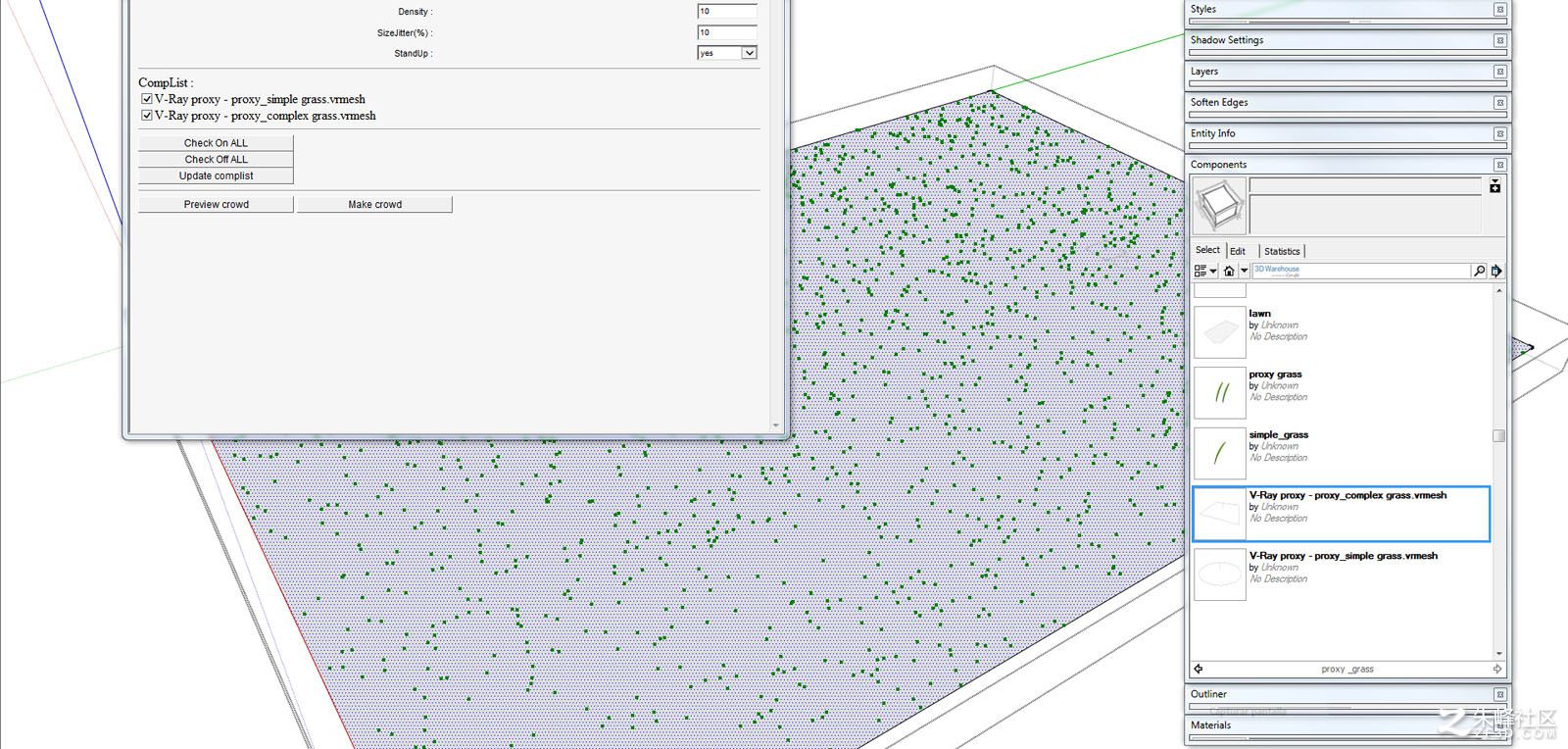

我再度使用了Make Fur插件，这次用到群体散布功能，允许你一次散布若干不同的模型。

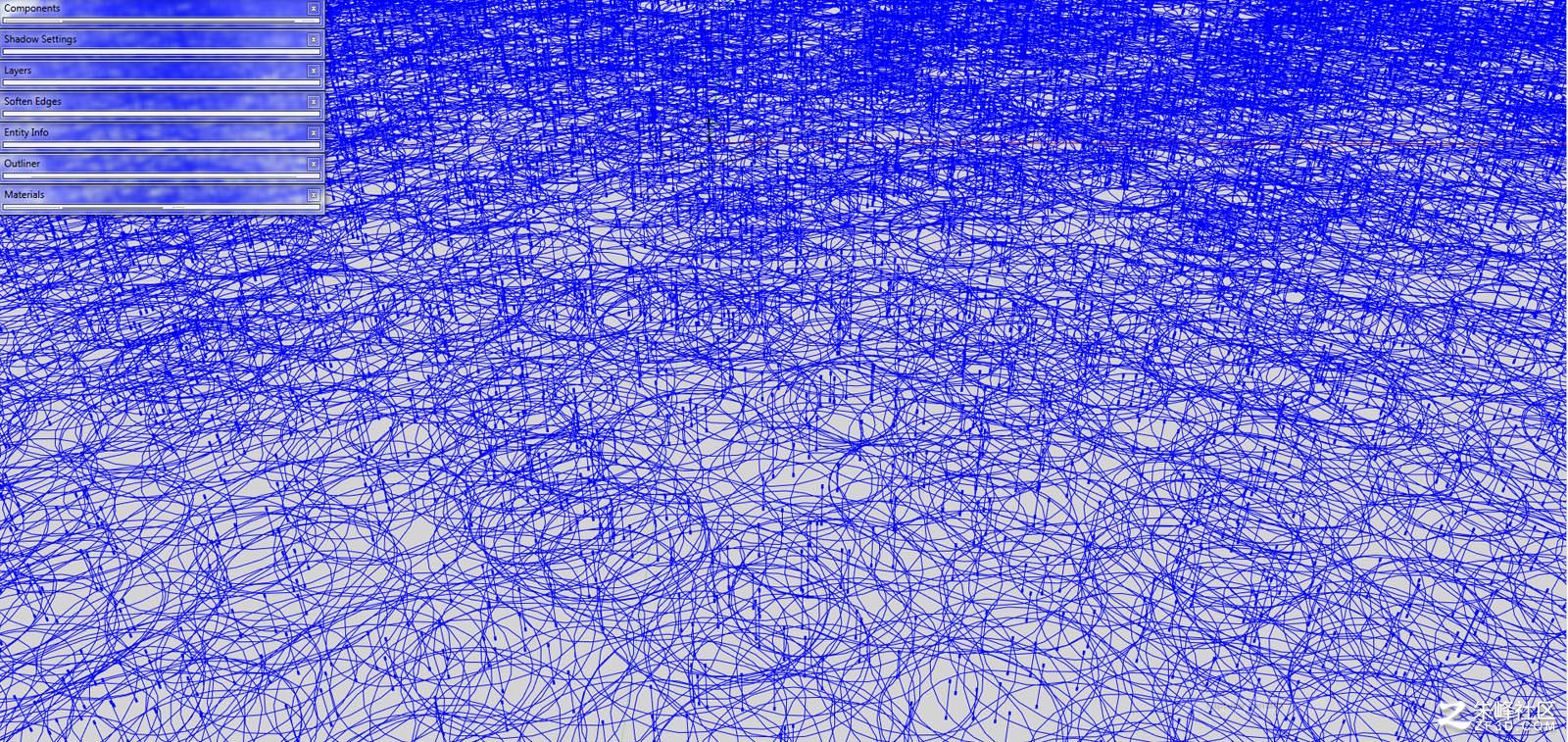

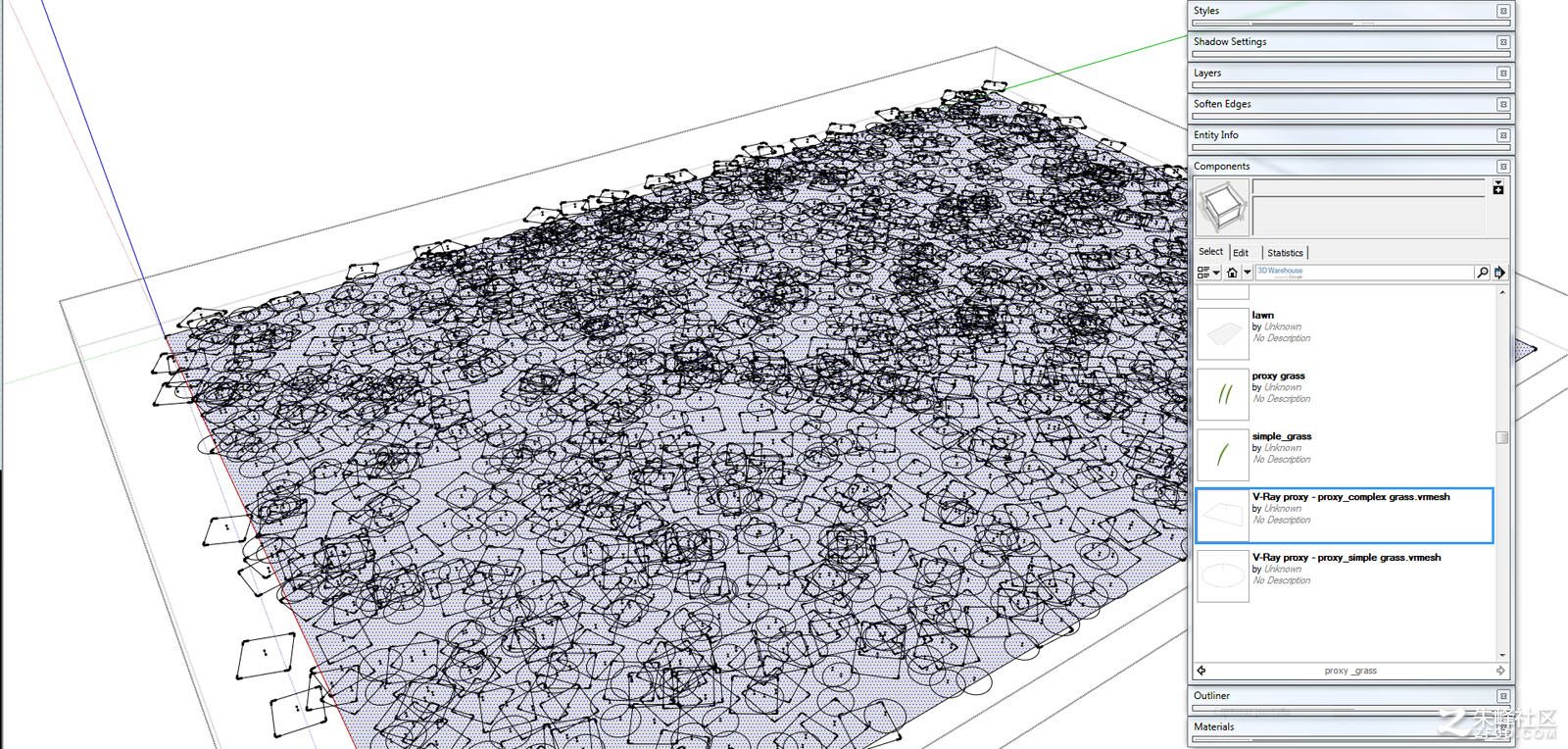

散布以后就是这样：

特写：

再次测试渲染：

这就是最终效果了！

不是很复杂，而且全用SketchUp完成！

David Brufau

本教程所有大尺寸插图及Make Fur插件视频教程已经打包，http://pan.baidu.com/share/init?shareid=3074176153&uk=2869211135 密码：scpt

Make Fur插件for PC(198K) http://pan.baidu.com/share/init?shareid=3176331807&uk=2869211135  密码：ndd6

Make Fur插件for Mac(215K) http://pan.baidu.com/share/init?shareid=3244592822&uk=2869211135密码：zwmr
