1.制作外壳

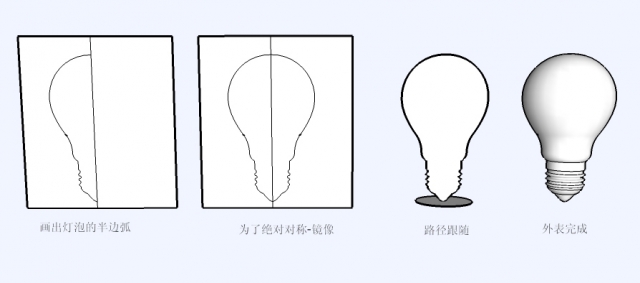

（1）画一个立起来的平面，这样方便后面做灯泡的截面。
（2）用直线、圆弧或其它命令描出一半的边缘，注意要形成面。
（3）镜像，把多余的线删掉，只保留灯泡截面。
（4）在底部画一个路径跟随用的圆。
（5）用路径跟随完成灯泡制作。
（PS：泡体部分弧可以用12段，螺口部分用6段，以减小模型。）
2.制作螺口

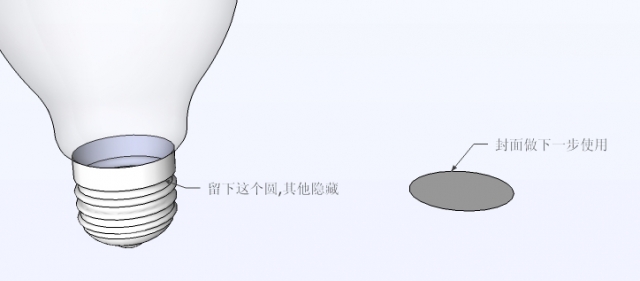

（1）在螺口部分，如图所示的位置预留一个圆面，其他的隐藏。

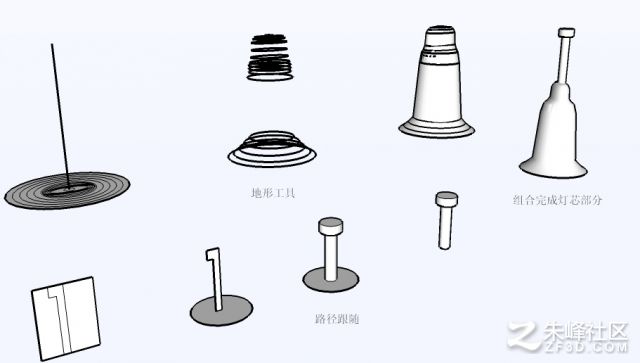

（2）灯芯玻璃部分，在预留圆面上绘制等高线，利用地形工具做出那个由圆到扁过渡的形状。上半部分用路径跟随，做好后与前一个组合，既完成灯芯玻璃部分。这里要注意：等高线的高差在Z轴方向才有效，等高线越密集生成的越平滑，渲染时出现瑕疵的几率也越小。它的总共高度是泡体的5分之2。

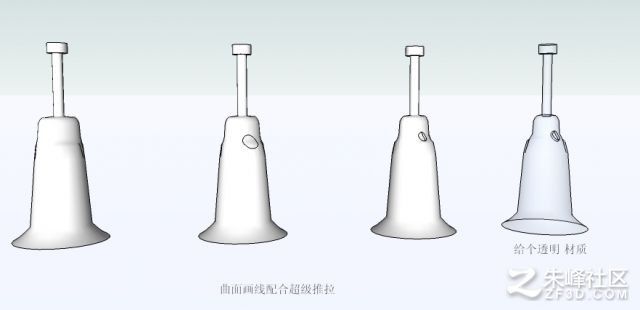

（3）做灯泡制造过程中抽真空的那个脐，曲面画线配合超级推拉(也可以用模型交错)。

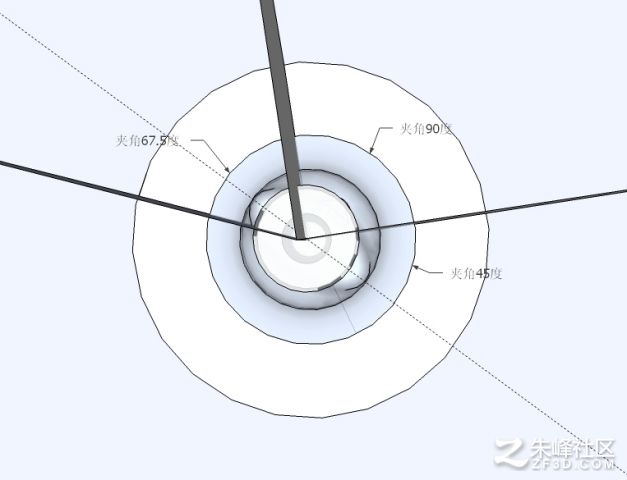

（4）灯丝支架部分，如图所示，两根导电铜丝之间的夹角是90度，3个灯丝支架之间的夹角是67.5度，注意那个玻璃芯的置。将预留圆面放大到原来的1.6-1.8倍，做辅助面，画线，路径跟随，镜像，旋转复制。（镜像注意3点的位置，要不不好调整。）

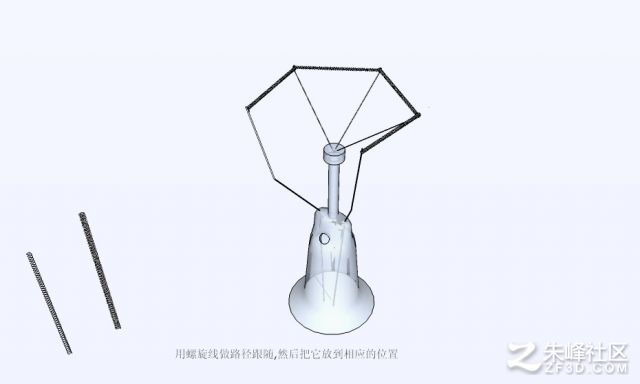

（5）制作灯丝。这个有耐心一点就可以了，用螺旋曲线做路径跟随，然后放到相应的位置，多余部分可打开虚显隐藏物体删除。螺旋线建议用12段，跟随面建议用6段，那样可以大大减小模型。

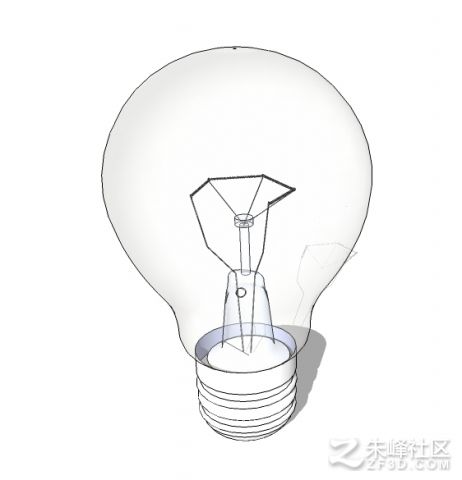

（6）显示所有隐藏物体，完成。
