AutoCAD建模教程：49股钢丝绳的制作方法

先看看钢丝绳的效果图，这是最近重新渲染的。

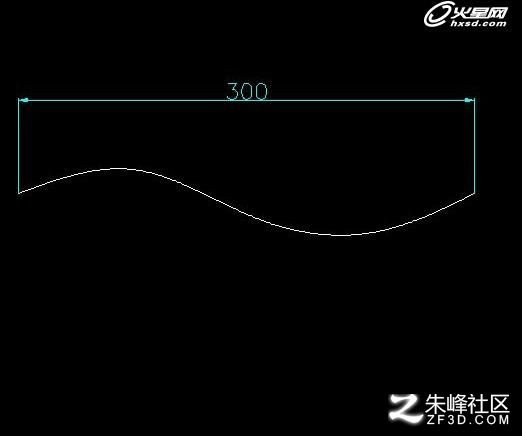

下面就开始： 1、画一条曲线做钢丝绳的中心线（尺寸参考）。

2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切、切、切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。
3、sweep——选择大的七星线——T（扭曲）——1800——选择曲线。扫出七条扭带。如图：
4、命令: _explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。如图：

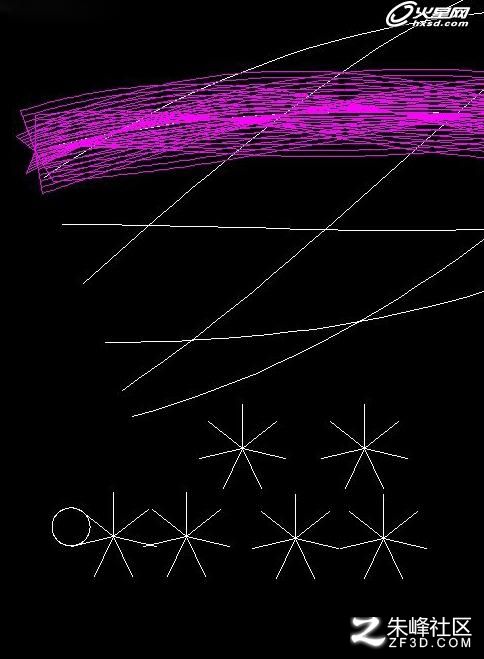

5、再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。如图：
6、sweep——选择小的七星线——T（扭曲）—— -3600（注意：是负的）——选择任一条曲线。扫出七条扭带。如图：
7、同上全部扫掠完七个七星线，如图：

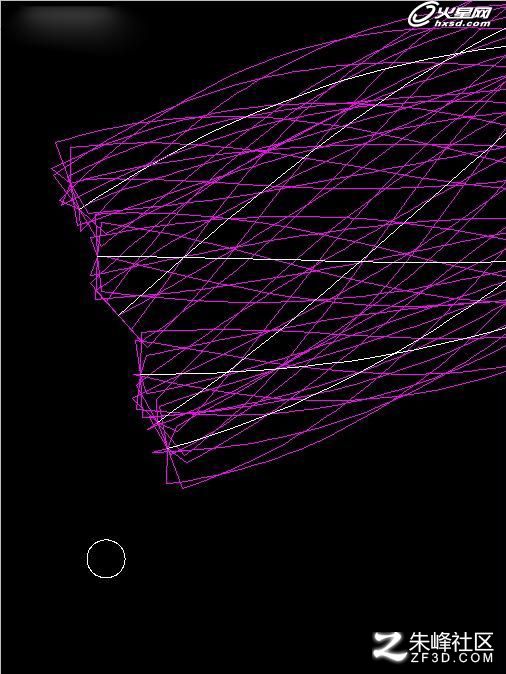

8、全部分解，如图：

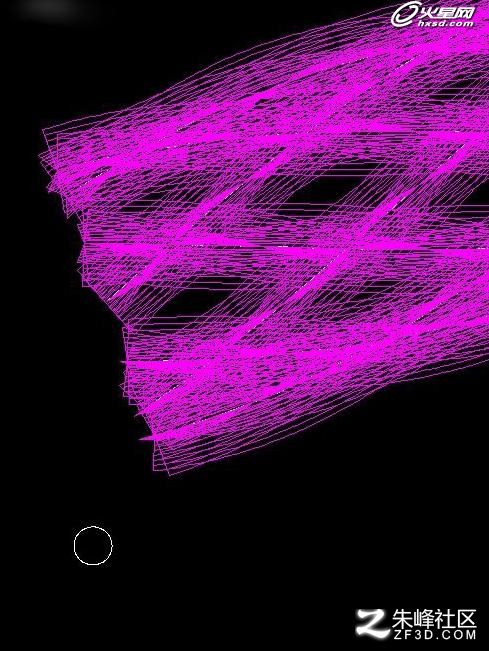

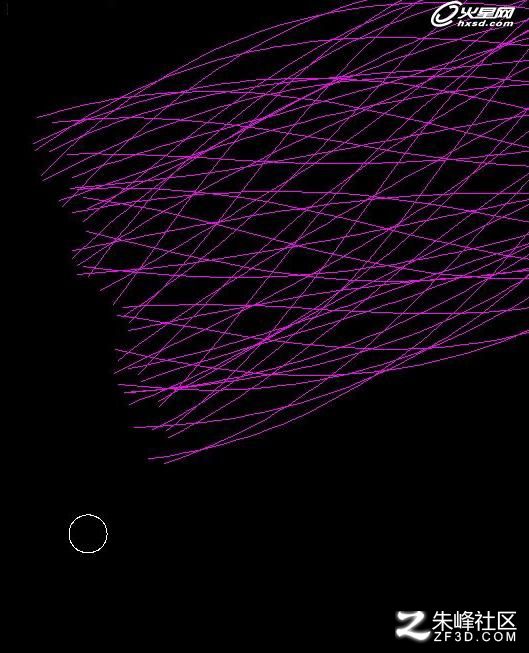

9、删除与白线重合的所有线与顶端的线，如图：

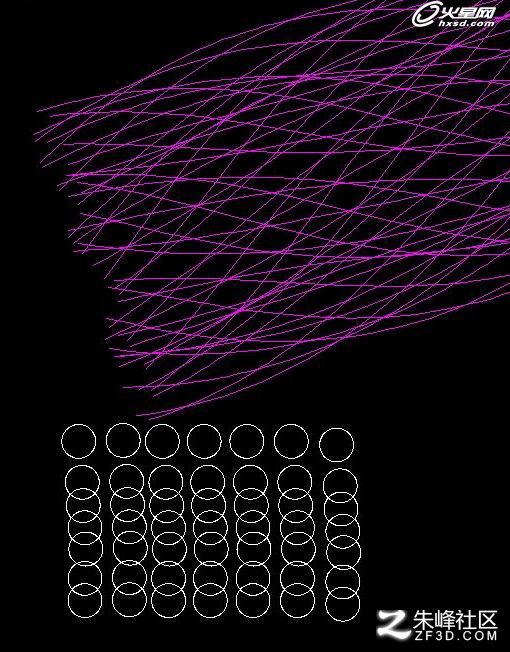

10、把一个小小圆复制成七七四十九个，如图：

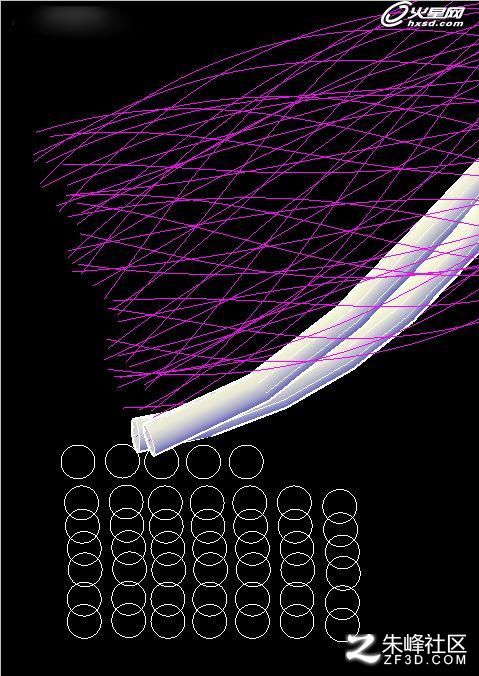

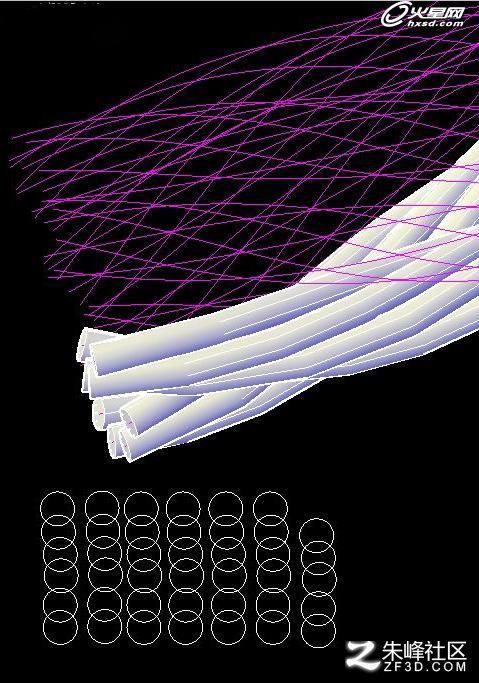

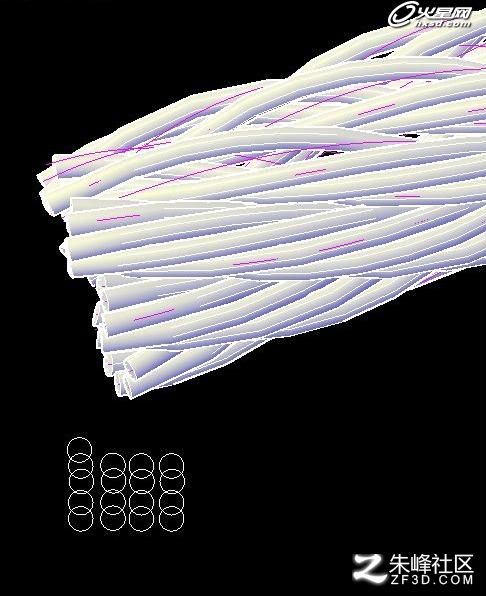

11、回到原来白色图层置为当前，接下来就是逐个扫掠（这回不用扭曲）。

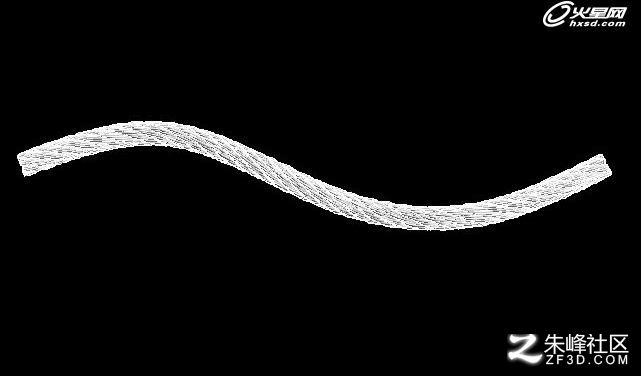

12、完成
